☀️ Photovoltaïque & Pompage Solaire

Cours interactif complet — De la lumière du soleil à l'eau pompée

📘 Niveau : Généralités — 10 modules interactifs

Cliquez sur chaque module pour l'explorer ⬇️ — Votre progression s'affiche ici

Module 1 : Qu’est-ce que l’énergie solaire photovoltaïque ?

☀️

Module 1 : Introduction au photovoltaïque

Principe, histoire, potentiel mondial, et applications

▼

Le photovoltaïque (souvent abrégé PV) est la technologie qui permet de convertir directement la lumière du soleil en électricité utilisable. Contrairement à l'énergie solaire thermique qui utilise la chaleur, le photovoltaïque exploite l'effet photovoltaïque découvert en 1839 par le physicien français Edmond Becquerel. Ce phénomène se produit dans certains matériaux appelés semi-conducteurs, principalement le silicium, qui est le deuxième élément le plus abondant sur Terre après l'oxygène. Lorsque des photons (particules de lumière) frappent une cellule photovoltaïque, leur énergie est transférée aux électrons du matériau semi-conducteur. Ces électrons, normalement liés à leur atome, sont libérés et créent un courant électrique continu (DC). Ce courant est ensuite transformé en courant alternatif (AC) par un onduleur pour être utilisé dans nos maisons ou injecté sur le réseau électrique. **Pourquoi le solaire photovoltaïque est-il si important aujourd'hui ?** L'énergie solaire représente une opportunité unique dans l'histoire de l'humanité. Le soleil déverse sur Terre environ 10 000 fois plus d'énergie que l'ensemble de l'humanité ne consomme. Cette énergie est gratuite, inépuisable, et disponible partout sur la planète. Contrairement aux combustibles fossiles, elle ne produit aucune émission de gaz à effet de serre pendant son fonctionnement. De plus, le coût du solaire a chuté de manière spectaculaire : de plus de 10 € par watt-crête (Wc) en 2000, on est passé à moins de 0,30 €/Wc pour les grandes centrales en 2024, soit une division par plus de 30 du coût en 24 ans.

💡 Points clés à retenir

• L'effet photovoltaïque a été découvert en 1839 par Edmond Becquerel
• La première cellule au silicium pratique date de 1954 (Bell Labs, USA)
• Le silicium est le matériau semi-conducteur le plus utilisé (95% du marché)
• Le coût du solaire a chuté de 85% depuis 2010
• En 2024, le solaire est la source d'énergie renouvelable la moins chère au monde
• Durée de vie typique d'un panneau : 25 à 30 ans avec garanties

Équation fondamentale de la puissance électrique :

⚡ Puissance électrique de base P = V × I
P = puissance en watts (W)
V = tension en volts (V)
I = courant en ampères (A)

Pour un panneau solaire : P_max = V_mpp × I_mpp (au point de puissance maximale)

Galerie visuelle :

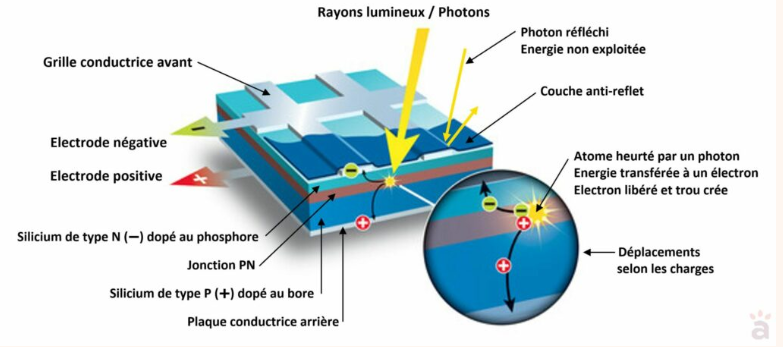

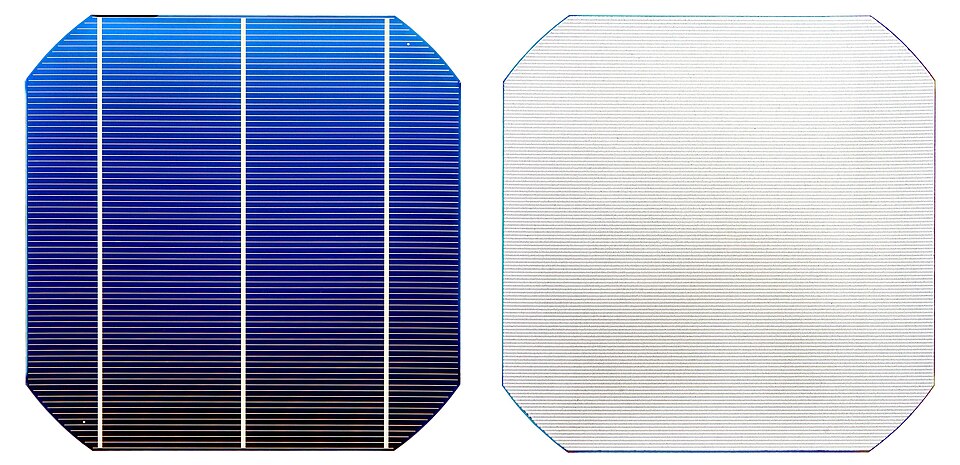

Principe de fonctionnement d'une cellule photovoltaïque — photons libérant des électrons

Centrale solaire photovoltaïque à grande échelle —50 MW Sidi Bouzid

Installation résidentielle sur toiture — le type le plus répandu en Tunisie

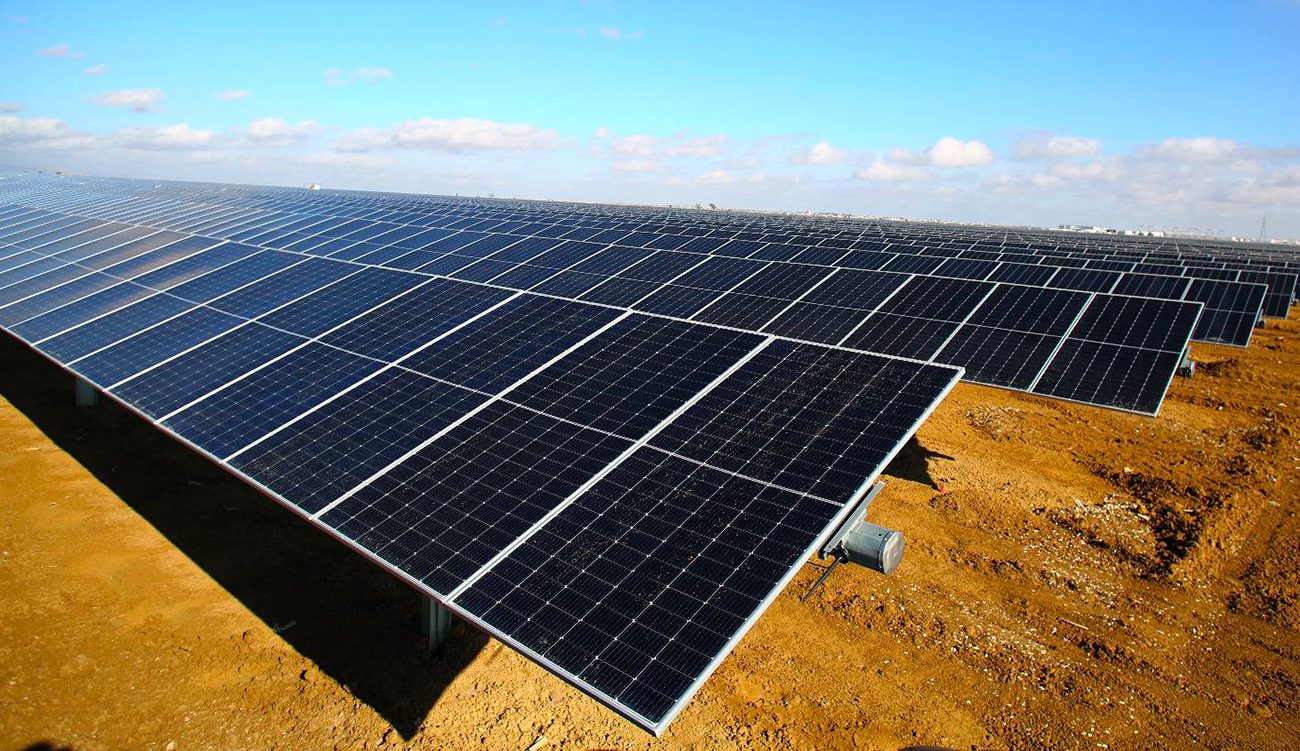

Vue aérienne d'une centrale solaire au sol de plusieurs mégawatts

Avantages du photovoltaïque :

✅ Avantages majeurs

• Énergie inépuisable — le soleil brille encore 5 milliards d'années
• Zéro émission de CO₂ pendant l'opération
• Coût en baisse constante et prévisible
• Maintenance minimale (nettoyage 1-2 fois par an)
• Modulaire — on peut installer de 1 Wc à 1 GWc
• Durée de vie 25-30 ans avec garanties constructeur
• Production locale — réduit les pertes de transport

⚠️ Limites à connaître

• Production intermittente (nuit, nuages)
• Occupation foncière pour les grandes centrales
• Recyclage des panneaux en fin de vie (en développement)
• Coût initial élevé malgré la rentabilité
• Dépendance aux conditions météo
• Nécessite un onduleur (point de défaillance)

Chronologie interactive de l’histoire du solaire :

1839 — Découverte de l'effet photovoltaïque

Le physicien français Edmond Becquerel observe qu'une électrode plongée dans une solution électrolytique produit de l'électricité lorsqu'elle est exposée à la lumière. C'est la naissance du concept, mais sans application pratique pendant plus d'un siècle.

1954 — Première cellule au silicium pratique

Les chercheurs de Bell Labs (Calvin Fuller, Daryl Chapin, Gerald Pearson) créent une cellule au silicium avec 6% de rendement. Cette découverte marque le début de l'ère spatiale : les satellites solaires alimentés par le photovoltaïque deviennent possibles.

1958 — Premier satellite solaire

Le satellite Vanguard 1 est lancé avec une cellule solaire de 1 W. Il fonctionne pendant 6 ans. Le solaire devient indispensable pour l'exploration spatiale, là où les batteries ne suffisent pas.

1973 — Crise pétrolière et première maison 100% solaire

La crise pétrolière stimule l'intérêt pour les alternatives. L'Université du Delaware construit la première maison entièrement alimentée par le solaire (Solar One). Le coût reste prohibitif (~100 $/Wc).

1997 — 1 gigawatt installé dans le monde

Le solaire reste une niche, principalement utilisé pour les satellites, les calculatrices, et quelques sites isolés. Le coût est encore élevé (~10 €/Wc). L'Allemagne commence ses premières politiques de soutien.

2004 — Programme allemand EEG

L'Allemagne lance un tarif de rachat garanti (feed-in tariff) qui déclenche une explosion de la demande. Le marché mondial passe de 1 GW à plus de 5 GW en quelques années. Les fabricants asiatiques (Chine, Taïwan) investissent massivement.

2010 — Coût < 2 €/Wc

La production à grande échelle en Chine fait chuter les prix de 80% en 5 ans. Le solaire devient compétitif avec le charbon et le gaz dans les régions ensoleillées. Les premières grandes centrales au sol de 100+ MW apparaissent.

2023 — 1 500 GW installés dans le monde

Le solaire représente environ 5% de la production mondiale d'électricité. Le coût est inférieur à 0,30 €/Wc pour les grandes centrales. La Chine produit 80% des panneaux mondiaux. L'agrivoltaïsme et le solaire flottant émergent.

Module 2 : Le rayonnement solaire — comment le soleil nous alimente

🌤️

Module 2 : Rayonnement solaire

Irradiation, conditions STC, angle d'incidence, et géographie

▼

Le rayonnement solaire est l’énergie électromagnétique émise par le soleil et reçue sur Terre. Cette énergie traverse l’espace, puis l’atmosphère terrestre, avant d’atteindre nos panneaux solaires. Comprendre comment ce rayonnement se décompose et comment il est affecté par l’atmosphère est fondamental pour dimensionner correctement une installation photovoltaïque.

Lorsque le rayonnement solaire arrive sur Terre, il se décompose en trois composantes distinctes. Chacune a des caractéristiques différentes et influence la production de nos panneaux de manière différente. Les ingénieurs photovoltaïques doivent prendre en compte ces trois composantes pour estimer correctement la production annuelle d’une installation.

Les trois composantes du rayonnement solaire :

Rayonnement direct Rayonnement diffus Rayonnement réfléchi

Rayonnement direct : c'est la lumière qui vient directement du disque solaire, sans être déviée ou absorbée par l'atmosphère. C'est la composante la plus énergétique et la plus facile à capter. Son intensité dépend fortement de l'angle d'incidence — c'est-à-dire l'angle entre les rayons du soleil et la surface du panneau.

Quand le soleil est perpendiculaire au panneau (angle d'incidence = 0°), la capture est maximale. Quand le soleil est rasant (angle proche de 90°), l'énergie captée est minimale car les rayons traversent une épaisseur atmosphérique beaucoup plus grande.

💡 Conseil pratique : un panneau perpendiculaire aux rayons du soleil capture le maximum d'énergie. C'est pourquoi l'orientation et l'inclinaison sont si importantes.

Rayonnement diffus : c'est la lumière qui a été dispersée par l'atmosphère, les nuages, la poussière, et les molécules d'air. Contrairement au rayonnement direct, il arrive sur le panneau de toutes directions à la fois. Même par temps couvert ou nuageux, les panneaux produisent de l'électricité grâce à cette lumière diffuse.

Environ 15 à 30% du rayonnement total est diffus, selon le climat local. Dans les régions très nuageuses (comme le nord-ouest de l'Europe), cette proportion peut atteindre 50%. Les panneaux modernes, particulièrement ceux au silicium monocristallin, captent très bien la lumière diffuse.

💡 À retenir : un panneau solaire produit même par temps couvert, mais à 10-25% de sa puissance nominale. Les jours de brouillard léger peuvent même être productifs car la lumière diffuse est omniprésente.

Rayonnement réfléchi (albedo) : c'est la lumière qui a été réfléchie par le sol, l'eau, les bâtiments environnants, ou la neige avant d'atteindre le panneau. Cette composante est particulièrement importante pour les panneaux bifaciaux qui captent la lumière sur leurs deux faces.

L'albedo varie énormément selon la surface :

• Asphalte sombre : albedo ~0,05 à 0,10 (très faible réflexion)
• Béton clair : albedo ~0,30 à 0,40
• Sable clair : albedo ~0,30 à 0,50
• Neige fraîche : albedo ~0,70 à 0,90 (très élevé !)
• Eau : albedo ~0,05 à 0,10

💡 Astuce : installer des panneaux bifaciaux sur du gravier clair ou de la neige peut augmenter la production de 20-30% grâce à l'albedo élevé.

Conditions Standard de Test (STC) :

Toutes les fiches techniques (datasheets) des panneaux solaires utilisent les mêmes conditions standardisées pour permettre la comparaison entre produits de différents fabricants. Ces conditions, appelées STC (Standard Test Conditions), sont définies par la norme internationale IEC 61215. Il est crucial de comprendre que ces conditions sont idéalisées et que la production réelle sera différente.

📋 Conditions Standard de Test (STC) • Irradiance (puissance du rayonnement) : 1 000 W/m²
• Température de cellule : 25°C
• Spectre solaire : AM 1,5 (Air Mass 1,5 = angle zénithal ~48°)

📐 Explication AM 1,5 signifie que la lumière traverse 1,5 fois l'épaisseur standard de l'atmosphère. C'est un compromis représentatif des conditions moyennes mondiales.

⚠️

Attention — la réalité diffère des STC !
En conditions réelles, les cellules de silicium chauffent au soleil et atteignent facilement 60 à 70°C sur un toit en plein été. Or, le rendement du silicium cristallin diminue d'environ 0,3 à 0,5% par degré Celsius au-dessus de 25°C. Un panneau de 400 Wc en plein été à 65°C ne produira donc que ~340 W — soit une perte de 15% ! C'est pourquoi la ventilation arrière des panneaux est cruciale.

Heures de Plein Soleil (HPS / Peak Sun Hours) :

C’est une unité pratique très utilisée par les installateurs. Une HPS correspond à une heure d’irradiation à 1 000 W/m² (les conditions STC). Par exemple, 5 HPS signifient que l’énergie reçue dans la journée équivaut à 5 heures à 1 000 W/m², soit 5 kWh/m².

☀️ Calcul simplifié de l'énergie journalière Énergie (Wh/jour) = 1 000 W/m² × HPS × Surface (m²) × Rendement

Exemple : 5 HPS, panneau de 1,6 m², rendement 20%
Énergie = 1 000 × 5 × 1,6 × 0,20 = 1 600 Wh/jour = 1,6 kWh/jour

Carte mondiale et facteurs géographiques :

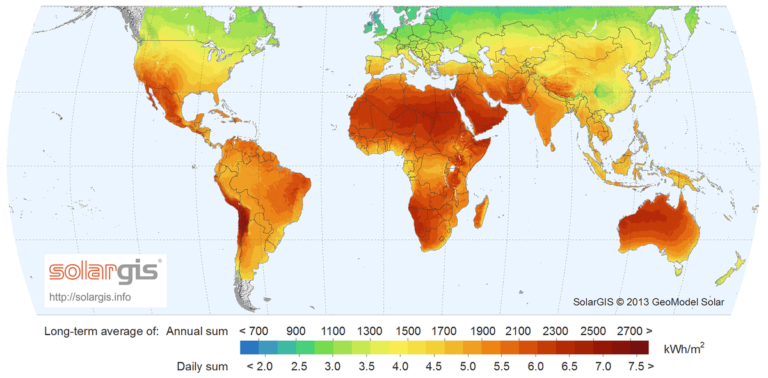

Carte mondiale de l'irradiation solaire globale (kWh/m²/an)

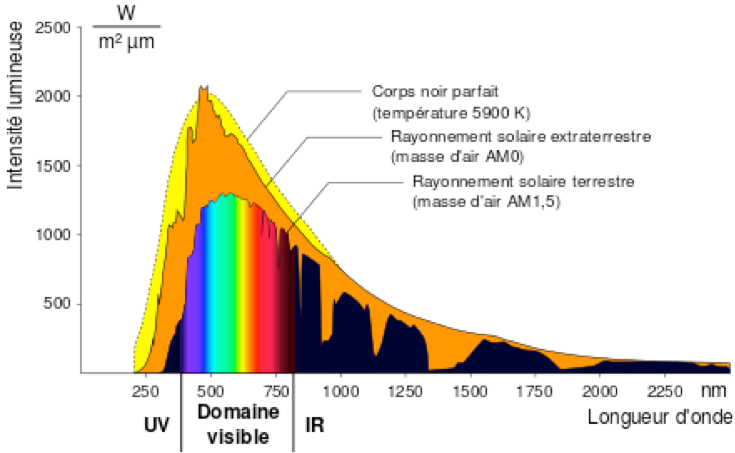

Spectre solaire — seule une partie du spectre est utilisable par le silicium

Trajectoire du soleil selon les saisons — influence l'orientation optimale

Influence de l'angle d'inclinaison sur la production annuelle

Facteurs clés qui influencent la production :

Facteur	Impact sur la production	Recommandation pratique
Orientation (azimut)	±30% de la production annuelle	Sud en hémisphère Nord (±30° acceptable)
Inclinaison (tilt)	±15% de la production annuelle	Égale à la latitude ± 10° (ex: 45° à Paris)
Température des cellules	-0,3 à -0,5% par °C au-dessus de 25°C	Ventilation arrière, espacement au toit
Ombrage	Jusqu'à -100% sur une string	Éviter tout ombrage entre 9h et 15h
Salissure	-5 à -25% selon l'environnement	Nettoyage 1-2 fois par an
Albedo (sol)	+5 à +30% pour panneaux bifaciaux	Sol clair (gravier, sable) si bifacial
Altitude	+3 à +5% par tranche de 1 000 m	Moins d'atmosphère = plus de rayonnement

💡

Simulateurs gratuits pour estimer votre production :
• PVGIS (Commission Européenne) — couvre l'Europe, l'Afrique, l'Asie
• PVWatts (NREL, USA) — très complet pour les Amériques
• Sunny Design (SMA) — dimensionnement avec onduleurs SMA
Ces outils utilisent des données satellites de 20+ ans pour estimer l'irradiation locale.

Module 3 : Les cellules et les panneaux solaires

🔬

Module 3 : Cellules et modules

Technologies, rendements, et courbe caractéristique I-V

▼

Une installation photovoltaïque est construite à plusieurs échelles. La cellule est l'unité de base, généralement un carré de 15×15 cm ou 16×16 cm. Un module (ou panneau) regroupe 60 à 144 cellules reliées entre elles. Une string est une série de modules connectés les uns aux autres. Un champ (ou parc) est l'ensemble de toutes les strings d'une installation. Le rendement d'une cellule est le pourcentage de l'énergie lumineuse qui est convertie en électricité. Le record théorique pour une seule jonction (une seule couche de matériau) est d'environ 33% (limite de Shockley-Queisser). En pratique, les meilleures cellules commerciales atteignent 22-24%, et les panneaux complets (modules) 20-22%.

Les trois grandes familles de technologies de cellules :

Silicium monocristallin Silicium polycristallin Couches minces

Silicium monocristallin — rendement commercial 18-22% (jusqu'à 24% en technologie PERC, TOPCon, ou HJT).

Les cellules sont taillées dans un seul cristal de silicium de grande pureté. Leur aspect est uniforme, généralement noir ou bleu très foncé. Les cellules monocristallines offrent le meilleur rendement du marché, mais elles sont aussi les plus chères à produire car le processus de fabrication (méthode de Czochralski) est complexe et énergivore.

Depuis 2020, le monocristallin domine le marché mondial (>95% des nouvelles installations). Les technologies avancées comme le PERC (Passivated Emitter and Rear Cell), le TOPCon (Tunnel Oxide Passivated Contact), et le HJT (Heterojunction with Intrinsic Thin layer) poussent les rendements au-delà de 24% en laboratoire.

💡 À retenir : si vous achetez des panneaux aujourd'hui, ils sont très probablement au silicium monocristallin. Vérifiez la technologie (PERC, TOPCon, HJT) sur la datasheet.

Silicium polycristallin — rendement commercial 15-18%.

Les cellules sont composées de multiples cristaux de silicium de tailles et d'orientations différentes. Leur aspect est moucheté (bleu avec des reflets métalliques). Le processus de fabrication est plus simple et moins coûteux que le monocristallin : le silicium fondu est coulé dans un moule et refroidi lentement, formant des cristaux multiples.

Le polycristallin était dominant sur le marché avant 2018, mais il est aujourd'hui en déclin face à l'amélioration des coûts du monocristallin. Il reste compétitif pour les très grandes centrales au sol où l'espace disponible n'est pas un facteur limitant.

💡 À retenir : le polycristallin est moins performant en basse lumière et a un coefficient de température légèrement moins favorable que le monocristallin.

Couches minces — rendement 6-15% selon la technologie exacte.

Ces technologies utilisent des matériaux déposés en couches très fines (quelques micromètres) sur un substrat (verre, plastique, métal). Les principales familles sont :

• Silicium amorphe (a-Si) : très peu épais, flexible, rendement 6-8%. Utilisé pour les calculatrices, les montres, et les applications BIPV (intégration bâtiment).
• CdTe (Tellurure de cadmium) : rendement 11-15%. Dominé par First Solar aux USA. Coût très bas, mais le cadmium est toxique.
• CIGS (Cuivre-Indium-Gallium-Séléniure) : rendement 12-16%. Flexible, léger, bonne performance en faible lumière. Utilisé pour les applications portables et l'intégration sur toitures courbes.

💡 À retenir : les couches minces sont idéales pour les usages spécifiques (flexibilité, poids, intégration) mais ne peuvent pas concurrencer le silicium cristallin sur le rendement.

Comparaison synthétique des technologies :

Technologie	Rendement module	Coût relatif	Usage principal	Durée de vie
Mono PERC	20-22%	Élevé	Résidentiel, commercial, centrales	25-30 ans
Mono standard	18-20%	Moyen	Centrales au sol	25-30 ans
Polycristallin	15-18%	Bas	Centrales (en déclin)	25-30 ans
a-Si (amorphe)	6-8%	Très bas	Calculatrices, BIPV	15-20 ans
CdTe	11-15%	Bas	Grandes centrales (USA)	25-30 ans
CIGS	12-16%	Moyen	Flexible, portable	20-25 ans

La courbe caractéristique I-V :

La courbe I-V (Intensité-Tension) est la signature électrique unique de chaque cellule ou panneau solaire. Elle représente le courant électrique (I) en fonction de la tension (V) pour un niveau d’irradiation et une température donnés. Cette courbe est fondamentale pour comprendre le comportement d’un panneau et pour dimensionner correctement l’onduleur.

Courbe I-V typique d'une cellule solaire avec le point MPP (Maximum Power Point)

Évolution de la courbe I-V selon l'irradiation et la température

📐 Points clés de la courbe I-V • Isc (Courant de court-circuit) : courant maximal, tension = 0 V
  → Mesuré en court-circuitant les bornes du panneau

• Voc (Tension en circuit ouvert) : tension maximale, courant = 0 A
  → Mesuré sans charge connectée

• MPP (Maximum Power Point) : point où P = V × I est maximal
  → V_mpp et I_mpp sont les coordonnées de ce point

• FF (Facteur de forme) = P_max / (Voc × Isc)
  → Typiquement entre 0,70 et 0,85 pour un bon panneau
  → Un FF proche de 1 indiquerait une cellule "idéale"

Effet de la température sur la courbe I-V :

Quand la température augmente, deux phénomènes se produisent simultanément : le courant de court-circuit Isc augmente très légèrement (+0,05%/°C), mais la tension en circuit ouvert Voc diminue significativement (-0,3%/°C). Comme la puissance dépend davantage de la tension que du courant, le résultat net est une <strong>perte de puissance</strong> d’environ -0,4%/°C pour le silicium cristallin.

🌡️

Exemple concret de perte par température :
Un panneau de 400 Wc avec un coefficient de température de -0,35%/°C. En plein été, la température de cellule atteint 65°C (soit +40°C au-dessus des 25°C STC).
Perte = 400 W × 0,0035 × 40 = 56 W perdus. Le panneau ne produit plus que ~344 W !
C'est pourquoi la ventilation arrière et l'espacement des panneaux sont essentiels.

Technologies émergentes à surveiller :

🔮 Ce qui arrive demain

Perovskite : matériau organo-minéral qui absorbe une partie du spectre solaire que le silicium ne capte pas. En tandem (perovskite + silicium), les rendements de laboratoire dépassent 33%. Le principal défi reste la stabilité à long terme : la perovskite se dégrade sous l'effet de l'humidité, de la chaleur, et des UV. Des encapsulants avancés et des formulations sans plomb sont en développement actif dans les laboratoires du monde entier.

Panneaux bifaciaux : captent la lumière sur les deux faces. La face arrière récupère la lumière réfléchie par le sol (albedo). Le gain est de 5-30% selon l'albedo du sol et la hauteur d'installation. Sur du sable clair ou de la neige, le gain peut atteindre 25-30%. Sur de l'asphalte sombre, il ne dépasse guère 5-8%.

Cellules tandem III-V : utilisées principalement dans l'espace (satellites) et la concentration photovoltaïque (CPV). Rendements > 47% en laboratoire, mais coût prohibitif pour l'usage terrestre.

Module 4 : De DC à AC — les onduleurs et l’électronique de puissance

⚡

Module 4 : Onduleurs et électronique

Conversion DC→AC, MPPT, et types d'onduleurs

▼

Les panneaux solaires produisent du courant continu (DC — Direct Current), c'est-à-dire un flux d'électrons qui circule toujours dans le même sens. Or, le réseau électrique mondial et la quasi-totalité de nos appareils domestiques fonctionnent en courant alternatif (AC — Alternating Current), où le courant change de direction 50 ou 60 fois par seconde (50 Hz en Europe, 60 Hz en Amérique du Nord). L'onduleur (inverter en anglais) est le composant qui fait la conversion de DC en AC. L'onduleur est souvent considéré comme le "cerveau" de l'installation photovoltaïque. Outre la conversion DC→AC, il assure plusieurs fonctions critiques : le suivi du point de puissance maximale (MPPT), la synchronisation avec le réseau (fréquence, tension, phase), la protection contre les défauts, et le monitoring de la production. C'est aussi le composant le plus susceptible de tomber en panne, avec une durée de vie typique de 10 à 15 ans (contre 25-30 ans pour les panneaux).

Les trois types d’onduleurs :

Onduleur String Micro-onduleur Onduleur Hybride

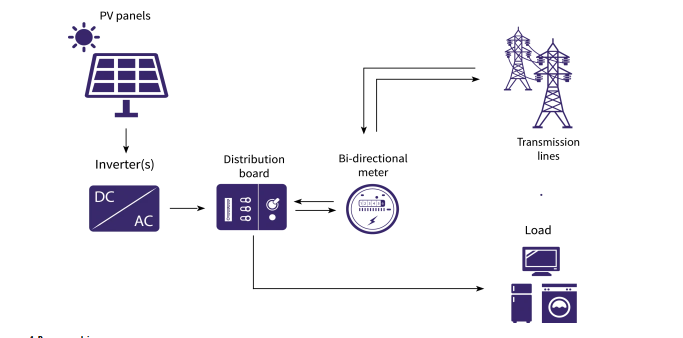

Onduleur string (centralisé) : un seul onduleur pour plusieurs panneaux connectés en série (une "string" ou chaîne).

C'est l'architecture la plus répandue et la plus économique. Les panneaux sont reliés en série pour atteindre la tension de fonctionnement de l'onduleur (généralement 200-1000 V DC). Plusieurs strings peuvent être connectées en parallèle à l'onduleur si celui-ci possède plusieurs entrées MPPT.

✅ Avantages : coût le plus bas, installation simple, un seul point de monitoring, maintenance centralisée (l'onduleur est accessible, généralement au garage ou dans un local technique).

❌ Inconvénients : un panneau ombragé ou défectueux pénalise toute la string (effet "boisseau"). Pas d'optimisation individuelle des panneaux. La tension DC élevée (jusqu'à 1000 V) présente des risques de sécurité.

💡 Adapté à : toitures sans ombrage, orientations uniformes, grandes centrales au sol. Marques populaires : SMA, Fronius, Huawei, Sungrow.

Micro-onduleur : un mini-onduleur est fixé derrière chaque panneau (ou parfois derrière chaque paire de panneaux).

Chaque micro-onduleur convertit le DC du panneau en AC directement, généralement à basse tension (220-240 V). Les sorties AC de tous les micro-onduleurs sont reliées en parallèle et connectées au tableau électrique de la maison.

✅ Avantages : optimisation individuelle de chaque panneau (MPPT par panneau), résistance totale à l'ombrage, monitoring granulaire (on sait exactement quel panneau produit quoi), sécurité accrue (tension DC très basse par panneau, pas de string à haute tension).

❌ Inconvénients : coût global plus élevé (un onduleur par panneau), maintenance complexe (les micro-onduleurs sont sur le toit, difficiles d'accès), exposition aux intempéries (chaleur, humidité, UV).

💡 Adapté à : toitures avec ombrage partiel, orientations multiples (est + ouest), toitures complexes. Marque leader : Enphase.

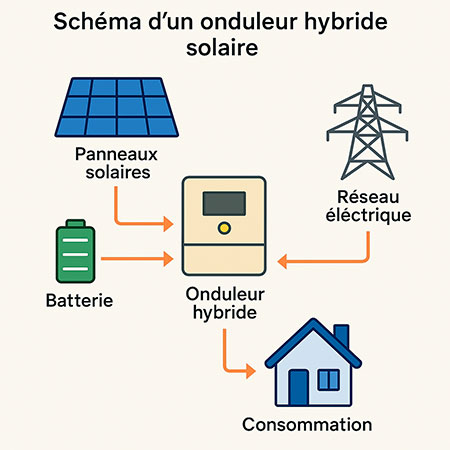

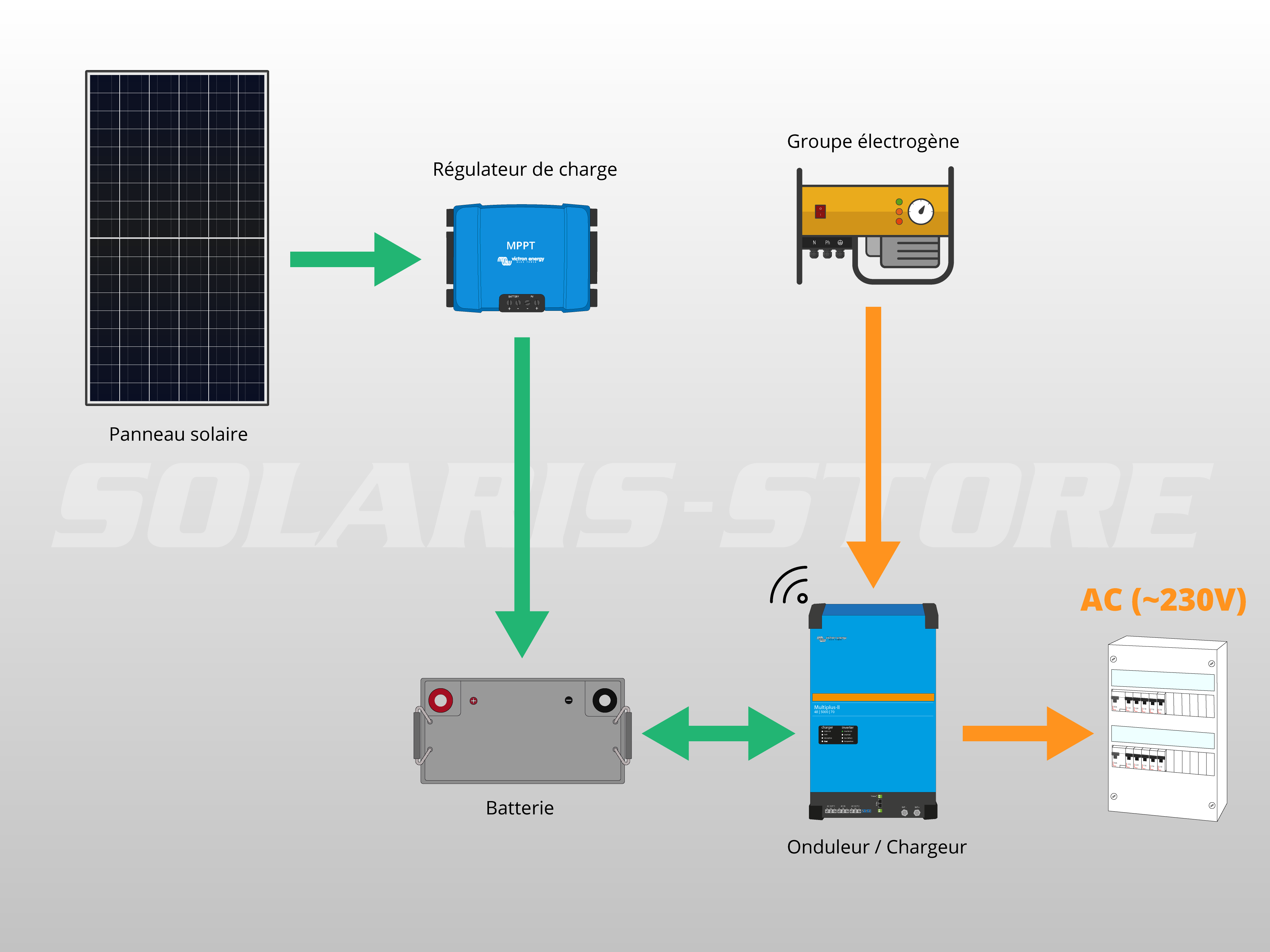

Onduleur hybride : gère simultanément les sources d'énergie PV, les batteries de stockage, et le raccordement au réseau électrique.

C'est le cœur des installations modernes avec stockage. L'onduleur hybride contient généralement : un ou plusieurs MPPT pour les panneaux, un chargeur de batteries (bidirectionnel — peut charger et décharger), un onduleur DC→AC pour alimenter la maison, et un gestionnaire intelligent qui décide en temps réel d'où vient l'électricité.

✅ Avantages : autoconsommation maximale, fonctionnement en mode "îlot" (off-grid) si le réseau tombe, gestion intelligente des flux d'énergie (priorité configurable : maison → batteries → réseau), monitoring complet via application.

❌ Inconvénients : coût très élevé (2-3× un onduleur string classique), complexité d'installation et de configuration, nécessite des batteries (coût supplémentaire).

💡 Adapté à : installations avec batteries (autoconsommation + secours), sites isolés, maisons intelligentes. Marques : SolarEdge, Victron, SMA Sunny Boy Storage, Huawei Luna.

Le MPPT — cœur technologique de l'onduleur : Le MPPT est un algorithme électronique qui ajuste en temps réel la tension de fonctionnement des panneaux pour toujours opérer au point de puissance maximale (MPP). La courbe I-V change constamment avec l'ensoleillement (nuages qui passent) et la température (vent, saison). Sans MPPT, l'onduleur opérerait à un point fixe et perdrait 10-30% de la production.

🎯 Principe du MPPT Le MPPT est un convertisseur DC-DC qui fait varier la tension de charge vue par les panneaux.
Il mesure continuellement V et I, calcule P = V × I, et ajuste la tension pour maximiser P.

• Un bon MPPT s'adapte en < 1 seconde à un changement d'ensoleillement
• Les onduleurs modernes ont 2 à 4 entrées MPPT indépendantes
• Chaque MPPT peut gérer une ou plusieurs strings avec orientation/inclinaison différentes

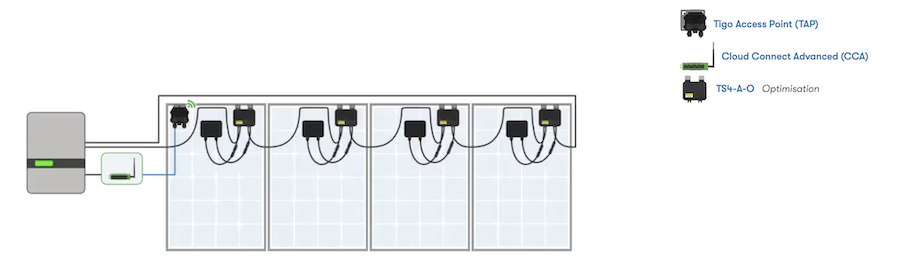

Optimiseurs de puissance : Il existe une solution intermédiaire entre l'onduleur string et les micro-onduleurs : les optimiseurs. Ce sont de petits boîtiers électroniques fixés derrière chaque panneau (comme les micro-onduleurs) mais qui ne convertissent pas en AC. Ils optimisent la tension DC de chaque panneau individuellement, puis envoient le DC optimisé à un onduleur string central. C'est la solution "Power Optimizer" de SolarEdge, par exemple.

Onduleur string de type résidentiel installé dans un garage

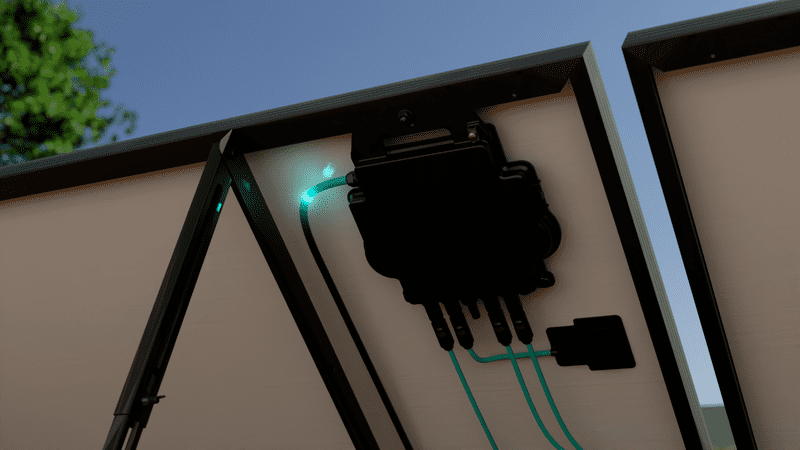

Micro-onduleurs installés derrière chaque panneau sur un toit

Onduleur hybride avec batteries intégrées — gestion intelligente des flux

Optimiseur de puissance fixé au dos d'un panneau solaire

Rendement et pertes de l’onduleur :

📊 Rendement des onduleurs modernes

Les onduleurs string modernes atteignent 97-98,5% de rendement de conversion DC→AC. Les micro-onduleurs sont légèrement moins performants (95-97%) car leur petite taille limite l'optimisation électronique. Les pertes proviennent de :

• La commutation des transistors (pertes par effet Joule dans les semi-conducteurs)
• L'échauffement des composants (d'où l'importance de la ventilation)
• Les pertes magnétiques dans les transformateurs et inductances
• La consommation propre (l'onduleur consomme un peu d'énergie pour son fonctionnement)

Un bon onduleur doit avoir un rendement > 97% sur toute sa plage de charge, pas seulement à pleine puissance. Beaucoup d'installations fonctionnent la majorité du temps à 20-60% de leur puissance nominale.

Comparaison des architectures :

Critère	String + optimisateurs	Micro-onduleurs	Hybride
Coût initial	Bas à moyen	Élevé	Très élevé
Résistance à l'ombrage	Bonne (avec optimiseurs)	Excellente	Bonne
Monitoring	Par string ou par panneau	Par panneau	Complet (PV + batteries + réseau)
Sécurité DC	Voltage élevé (400-1000V)	Très sûr (bas voltage)	Voltage élevé côté PV
Maintenance	Facile (onduleur accessible)	Difficile (sur le toit)	Complexe (multisource)
Batteries	Non (sauf onduleur hybride)	Non	Oui, intégrées
Mode îlot	Non	Non	Oui
Usage typique	Toitures standard	Toitures complexes	Autoconsommation + stockage

Module 5 : Les systèmes photovoltaïques — types et architectures

🏠

Module 5 : Types de systèmes PV

Raccordé au réseau, autonome, et hybride

▼

Une installation photovoltaïque peut être conçue selon trois architectures fondamentalement différentes, chacune répondant à des besoins et des contextes spécifiques. Le choix de l’architecture dépend de nombreux facteurs : présence ou non du réseau électrique, budget disponible, besoin d’autonomie, objectif économique (autoconsommation vs revente), et réglementation locale.

1. Système raccordé au réseau (Grid-tie / On-grid)

C’est de loin l’architecture la plus répandue dans le monde développé. L’installation produit de l’électricité qui est injectée sur le réseau électrique public. L’onduleur synchronise la production avec le réseau (même tension, même fréquence, même phase). L’excédent de production — c’est-à-dire l’électricité produite mais non consommée sur place — est revendu au distributeur d’électricité selon un tarif de rachat.

Dans sa forme la plus simple, un système grid-tie ne comprend pas de batteries. C’est la solution la moins chère car les batteries représentent 30-50% du coût d’une installation avec stockage. Le réseau électrique joue le rôle de « batterie infinie » : quand vous produisez plus que vous ne consommez, vous vendez ; quand vous consommez plus que vous ne produisez, vous achetez.

✅ Avantages du système raccordé au réseau

• Coût initial le plus faible (pas de batteries obligatoires)
• Excédent de production revendu au distributeur
• Simplicité d'installation et de maintenance
• Le réseau sert de "batterie infinie" — pas de problème de stockage
• Monitoring simple via le portail de l'onduleur
• Amortissement rapide dans les régions ensoleillées

⚠️

Sécurité obligatoire — l'anti-îlotage
En cas de coupure du réseau électrique (panne, travaux, tempête), l'onduleur doit s'arrêter automatiquement en moins de 2 secondes. C'est le principe de l'anti-îlotage (dispositif de découplage).

Pourquoi ? Si l'onduleur continuait à injecter de l'électricité sur le réseau pendant une coupure, il créerait un "îlot électrique" dangereux. Les techniciens de maintenance du réseau, pensant que les lignes sont hors tension, pourraient être électrocutés. C'est une obligation légale dans tous les pays.

2. Système hors-réseau (Off-grid) Ce type d'installation est totalement indépendant du réseau électrique public. Il est indispensable dans les zones non électrifiées (villages ruraux en Afrique, chalets de montagne, îles, relais télécom isolés). Comme il n'y a pas de réseau pour compenser les variations de production, le système doit impérativement inclure des batteries pour stocker l'énergie produite en excès pendant la journée et la restituer la nuit ou par mauvais temps. Un système off-grid typique comprend : les panneaux PV, un régulateur de charge (MPPT ou PWM), une batterie de stockage, un onduleur pour convertir le DC des batteries en AC pour les appareils, et souvent un générateur de secours (groupe électrogène) pour les longues périodes sans soleil.

🔋 Dimensionnement simplifié des batteries Capacité (Ah) = Énergie journalière consommée (Wh) × Jours d'autonomie
                        ÷ (Profondeur de décharge × Tension × Rendement)

• DOD (Profondeur de Décharge) : 50% pour plomb-acide, 80-90% pour lithium
• Rendement : ~85-95% selon la technologie et la température
• Jours d'autonomie : typiquement 2-5 jours selon le climat et la criticité

3. Système hybride Le système hybride combine les deux approches précédentes : il est raccordé au réseau (comme le grid-tie) mais possède aussi des batteries (comme l'off-grid). L'onduleur hybride est le cerveau qui gère intelligemment les flux d'énergie entre trois sources : les panneaux PV, les batteries, et le réseau électrique.

1. Alimenter la maison en direct depuis les panneaux (autoconsommation)
2. Charger les batteries avec l'excédent
3. Injecter sur le réseau ce qui reste
4. En cas de coupure réseau : mode îlot (panneaux + batteries)

Schéma simplifié d'un système raccordé au réseau (grid-tie)

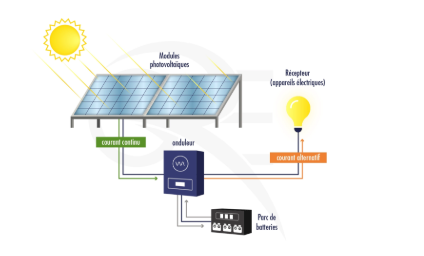

Schéma d'un système hors-réseau avec batteries et régulateur

Schéma d'un système hybride PV + batteries + réseau

Batteries lithium domestiques pour stockage d'autoconsommation

Comparaison des trois architectures :

Critère	Grid-tie	Off-grid	Hybride
Coût initial	Bas (pas de batteries)	Élevé (batteries + gros onduleur)	Très élevé (batteries + hybride)
Batteries	Non (optionnel)	Obligatoires et dimensionnées largement	Obligatoires mais plus petites
Autonomie électrique	Dépend totalement du réseau	100% autonome	Partielle (quelques heures à jours)
Revente d'excédent	Oui, tarif de rachat	Non (pas de réseau)	Oui, après batteries chargées
Complexité	Faible	Élevée (dimensionnement critique)	Très élevée
Maintenance	Minimale	Élevée (batteries à surveiller)	Moyenne à élevée
Mode secours (coupure)	Non (onduleur s'arrête)	Toujours actif	Oui, mode îlot automatique
Usage typique	Maisons, bâtiments en zone électrifiée	Sites isolés, villages ruraux	Autoconsommation + secours

Les batteries : plomb vs lithium :

Plomb-acide Lithium-ion

Batteries au plomb-acide : la technologie la plus ancienne et la moins chère à l'achat.

Il existe deux types principaux : les batteries ouvertes (avec entretien régulier de l'électrolyte) et les batteries étanches AGM ou Gel (sans entretien, plus sûres). Les batteries plomb sont robustes, tolèrent les surcharges légères, et fonctionnent dans une large gamme de températures.

Cependant, elles ont des inconvénients majeurs : poids très élevé (30-50 kg pour 100 Ah), durée de vie courte (500-1500 cycles selon l'usage), profondeur de décharge limitée à 50% (utiliser plus réduit drastiquement la durée de vie), et rendement énergétique modeste (~80%).

💡 Encore utilisées pour les petits budgets et les systèmes de secours (onduleurs, alarmes).

Batteries lithium-ion (LiFePO4 principalement) : la technologie moderne dominante.

Le lithium-fer-phosphate (LiFePO4 ou LFP) est le type le plus utilisé pour le stockage solaire car il est plus stable thermiquement que les autres chimies lithium-ion (NMC, NCA). Avantages : poids 3-4× plus léger que le plomb, durée de vie 4000-8000 cycles, profondeur de décharge 80-90%, rendement énergétique 95%, pas d'effet mémoire, maintenance nulle.

Inconvénients : coût d'achat plus élevé (mais coût au cycle souvent inférieur au plomb sur la durée de vie), nécessite un système de gestion (BMS — Battery Management System) pour éviter la surcharge et la décharge profonde, sensibilité à la température (ne pas charger sous 0°C).

💡 Aujourd'hui, le lithium est le choix standard pour toute installation solaire avec stockage. Le coût au kWh stocké sur la durée de vie est inférieur au plomb.

Module 6 : Le pompage solaire photovoltaïque

💧

Module 6 : Pompage solaire

De l'énergie solaire à l'eau pompée — principes et applications

▼

Le pompage solaire photovoltaïque est l'application directe de l'énergie photovoltaïque pour actionner des pompes à eau. C'est une solution particulièrement pertinente pour les régions ensoleillées qui manquent d'accès à l'électricité de réseau. Contrairement aux systèmes de pompage traditionnels qui utilisent des moteurs diesel (coûteux en carburant et en maintenance) ou qui nécessitent un raccordement électrique coûteux, le pompage solaire utilise l'énergie gratuite du soleil pour remonter l'eau des nappes phréatiques, des rivières, ou des réservoirs. Les applications du pompage solaire sont immenses et touchent des millions de personnes dans le monde, particulièrement en Afrique, en Asie du Sud, et en Amérique latine. L'eau est une ressource vitale, et le pompage solaire offre une solution durable, économique sur le long terme, et respectueuse de l'environnement.

Applications principales du pompage solaire :

🌾 Où le pompage solaire change des vies

• Irrigation agricole — puits, forages, rivières, lacs pour l'arrosage des cultures
• Eau potable — villages isolés, écoles, dispensaires, communautés rurales
• Abreuvement animal — élevage en zones pastorales et semi-désertiques
• Remplissage de réservoirs — stockage gravitaire pour usage différé (jour/nuit)
• Dessalement — pompage + osmose inverse dans les zones côtières
• Aquaculture — renouvellement d'eau dans les bassins de pisciculture
• Drainage — assèchement de zones marécageuses ou inondées

Architecture d’un système de pompage PV :

Un système de pompage solaire typique se compose de quatre éléments principaux, reliés en cascade. Chaque élément joue un rôle essentiel et doit être correctement dimensionné pour que le système fonctionne de manière optimale.

Générateur photovoltaïque

Les panneaux solaires produisent le courant continu nécessaire au fonctionnement de la pompe. Ils sont dimensionnés pour couvrir la puissance de la pompe plus les pertes de câblage et de conversion. Le générateur est souvent surdimensionné de 20-30% par rapport à la puissance nominale de la pompe pour compenser les baisses de production par temps couvert ou chaleur.

Contrôleur / Variateur de fréquence (VFD)

C'est le cœur du système de pompage solaire ! Le variateur de fréquence (VFD — Variable Frequency Drive) adapte en temps réel la tension et la fréquence du moteur de la pompe en fonction de l'énergie solaire disponible. Quand le soleil brille fort, la pompe tourne vite ; quand les nuages passent, elle ralentit ; quand il fait nuit, elle s'arrête. Sans VFD, la pompe fonctionnerait à vitesse fixe et s'arrêterait dès que l'énergie baisse en dessous du seuil minimum.

Pompe immergée ou de surface

La pompe est le transducteur qui convertit l'énergie électrique en énergie mécanique (mouvement de l'eau). Les pompes immergées sont descendues dans le forage et poussent l'eau vers le haut. Les pompes de surface aspirent l'eau et la refoulent. Le moteur peut être brushless DC (directement alimenté par le PV) ou AC avec un onduleur intégré.

Réservoir de stockage et distribution

Le réservoir stockage gravitaire (château d'eau, citerne surélevée) remplace avantageusement les batteries électriques. L'énergie est stockée sous forme d'eau en hauteur ! L'eau coule par gravité quand on en a besoin, jour et nuit. C'est une solution ingénieuse, économique, et sans perte d'énergie (contrairement aux batteries qui perdent 10-15% par cycle de charge/décharge).

Types de pompes solaires :

Pompe centrifuge Pompe volumétrique Pompe hélice

Pompe centrifuge : haut débit, faible à moyenne hauteur manométrique.

Le principe est simple : l'eau est accélérée par une turbine (roue à aubes) tournant à grande vitesse et éjectée par la force centrifuge vers la sortie. Plus la vitesse de rotation est élevée, plus la pression et le débit sont importants. Les pompes centrifuges sont très efficaces pour les puits peu profonds (< 20 mètres) et les applications d'irrigation à grand débit.

Rendement hydraulique : 40-70% selon la qualité de la pompe et le point de fonctionnement. Les meilleures pompes centrifuges solaires atteignent 60-70% de rendement global (électrique → hydraulique).

💡 Usage typique : irrigation de grandes surfaces, remplissage de réservoirs à partir de rivières ou de lacs peu profonds.

Pompe volumétrique : faible débit, haute hauteur manométrique.

Contrairement à la centrifuge qui accélère l'eau, la volumétrique piège un volume fixe d'eau dans une chambre et le pousse mécaniquement vers la sortie. Les types principaux sont : la pompe à vis (progressive cavity), la pompe à piston, et la pompe à diaphragme. Ces pompes peuvent remonter l'eau de grandes profondeurs (50 à 200 mètres) avec un débit relativement faible mais constant.

Le moteur brushless DC est souvent intégré directement à la pompe, éliminant le besoin d'onduleur. C'est la solution la plus simple et la plus fiable pour les forages profonds.

💡 Usage typique : forages profonds pour l'eau potable, puits villageois, adduction d'eau en zone rurale.

Pompe hélice / propulseur : très haut débit, très faible hauteur.

Ces pompes utilisent une hélice (comme sur un bateau) pour pousser l'eau horizontalement ou légèrement vers le haut. Elles sont conçues pour déplacer de très grands volumes d'eau sur de très faibles hauteurs (1 à 5 mètres). Débit très élevé : jusqu'à 100 m³/h ou plus.

Elles sont souvent installées flottantes sur un radeau ou une plateforme dans un canal, une rivière, ou un réservoir. Le moteur est étanche et immergé.

💡 Usage typique : irrigation de surface à partir de canaux, drainage de zones inondées, aquaculture (renouvellement d'eau de bassins).

Dimensionnement simplifié d’un système de pompage :

Le dimensionnement d’un système de pompage solaire repose sur deux équations fondamentales : la puissance hydraulique nécessaire (énergie mécanique pour déplacer l’eau) et la puissance électrique du générateur PV (en tenant compte de tous les rendements en cascade).

💧 Puissance hydraulique nécessaire P_h = ρ × g × Q × H

ρ = 1 000 kg/m³ (masse volumique de l'eau)
g = 9,81 m/s² (accélération de la pesanteur)
Q = débit en m³/s (attention : convertir le débit journalier !)
H = hauteur manométrique totale en mètres

⚡ Puissance électrique du générateur PV P_PV = P_h / (η_pompe × η_moteur × η_câble) × Marge de sécurité

η_pompe = rendement de la pompe (0,40 à 0,70)
η_moteur = rendement du moteur (0,80 à 0,95)
η_câble = rendement du câblage (0,95 à 0,98)
Marge = 1,2 à 1,5 (compense les jours couverts, la chaleur, le vieillissement)

📐 Exemple de dimensionnement rapide

Contexte : Un village a besoin de 10 m³/jour d'eau potable. Le forage fait 30 m de profondeur. La pompe est une volumétrique avec rendement 50% et le moteur a un rendement de 85%.

1. Conversion du débit : Q = 10 m³/jour = 10 / (24 × 3 600) = 1,16 × 10⁻⁴ m³/s

2. Puissance hydraulique : P_h = 1 000 × 9,81 × 1,16×10⁻⁴ × 30 = 34 W

3. Puissance électrique nécessaire : P_élec = 34 / (0,50 × 0,85) = 80 W

4. Avec marge de sécurité 1,5 : P_PV = 80 × 1,5 = 120 Wc

On installera donc un générateur PV d'environ 150 Wc (pour la marge) avec un variateur de fréquence adapté.

Avec ou sans batteries ?

Dans un système de pompage solaire, le choix de l’architecture (avec ou sans batteries) est fondamental et détermine le coût, la complexité, et la fiabilité du système.

Sans batteries (direct) Avec batteries

Dans cette architecture, la pompe fonctionne uniquement quand le soleil brille. L'eau pompée est stockée dans un réservoir (château d'eau, citerne surélevée, ou réservoir gravitaire). L'énergie est donc stockée sous forme d'eau en hauteur plutôt que sous forme électrique dans des batteries.

✅ Avantages majeurs : coût minimal (pas de batteries à acheter ni à remplacer), maintenance très réduite (pas de batteries à surveiller), durée de vie très longue (les réservoirs en béton ou en plastique durent 20-50 ans), pas de perte d'énergie par stockage (contrairement aux batteries qui perdent 10-15% par cycle).

❌ Inconvénients : pas d'eau la nuit si le réservoir est vide, débit variable selon l'ensoleillement (fort le midi, faible le matin), nécessite un réservoir de stockage suffisamment grand pour couvrir les besoins nocturnes et les jours couverts.

💡 C'est la solution recommandée dans 90% des cas. Le stockage gravitaire est ingénieux, économique, et fiable.

Les batteries stockent l'énergie électrique pour permettre le pompage à des heures fixes (par exemple : matin et soir) ou en continu. Cette architecture est plus coûteuse et complexe.

✅ Avantages : débit constant et programmable, pompage indépendant de la météo (les batteries compensent les jours couverts), possibilité de pomper la nuit si nécessaire.

❌ Inconvénients : coût très élevé (les batteries représentent 30-50% du coût total), maintenance régulière (vérification des niveaux d'électrolyte pour le plomb, surveillance du BMS pour le lithium), risque de décharge profonde qui endommage les batteries, durée de vie limitée des batteries (5-10 ans pour le plomb, 10-15 ans pour le lithium).

💡 Réservé aux cas où le stockage gravitaire est impossible (pas d'espace pour un réservoir, terrain plat) ou où un débit strictement constant est indispensable.

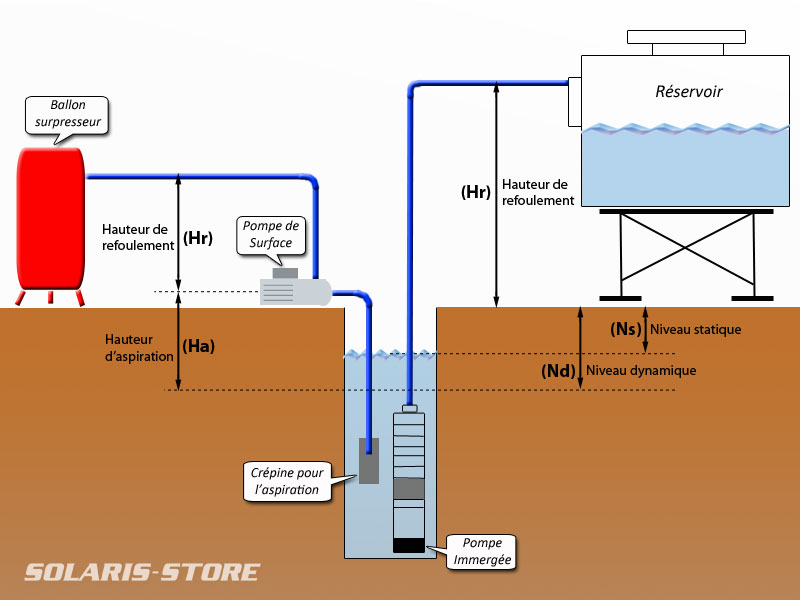

Système de pompage solaire avec réservoir surélevé — stockage gravitaire

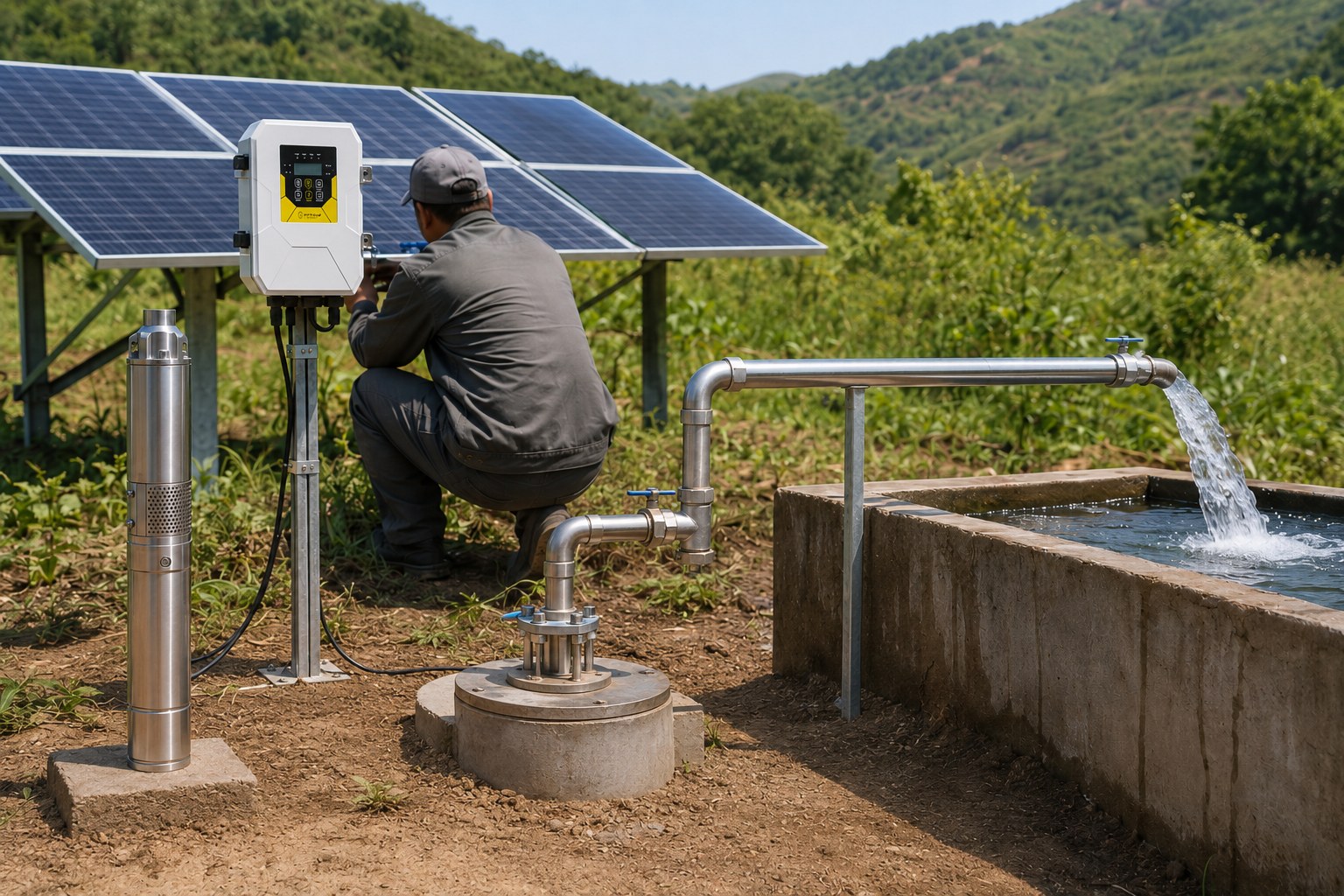

Pompage solaire pour l'irrigation agricole — débit élevé, faible hauteur

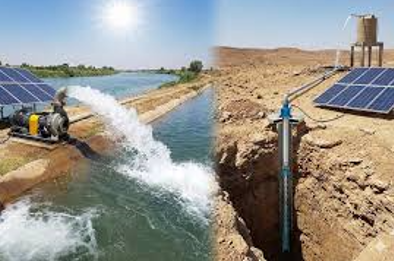

Pompe immergée dans un forage profond — type volumétrique

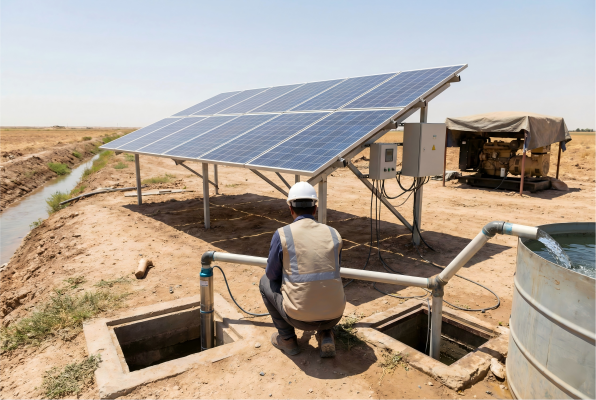

Installation complète de pompage solaire avec panneaux et réservoir

Module 7 : Installation, sécurité et réglementation

🛡️

Module 7 : Sécurité et réglementation

Risques DC/AC, protections obligatoires, et normes

▼

Les installations photovoltaïques, bien que sûres en fonctionnement normal, présentent des risques spécifiques que tout installateur, mainteneur, ou propriétaire doit connaître. Le danger principal vient du courant continu (DC) à haute tension qui circule dans les strings de panneaux. Contrairement au courant alternatif (AC), le courant continu présente des caractéristiques qui le rendent plus dangereux en cas d'accident. Le danger spécifique du courant continu (DC) : Le courant alternatif (AC) à 50 Hz passe par zéro 100 fois par seconde (50 cycles positifs, 50 cycles négatifs). Cette interruption naturelle permet aux disjoncteurs et aux fusibles de couper le courant facilement, et à un arc électrique de s'éteindre. Le courant continu, lui, ne passe jamais par zéro. Un arc électrique DC, une fois amorcé, se maintient facilement et est extrêmement difficile à éteindre. La température au centre d'un arc DC peut atteindre 3 000°C, suffisant pour faire fondre le métal et enflammer les matériaux environnants.

⚡

Risque d'arc électrique DC — le danger invisible
Une string de panneaux peut dépasser 1 000 V DC. Même la nuit, les panneaux conservent une certaine tension résiduelle (capacité des cellules). Un mauvais contact, un connecteur desserré, ou un câble endommagé peut créer un arc électrique invisible (pas d'étincelle visible comme en AC) qui chauffe silencieusement jusqu'à l'incendie.

Règle d'or : utiliser exclusivement des connecteurs certifiés, vérifier le couple de serrage, et ne jamais connecter/déconnecter les câbles DC sous tension.

Protections électriques obligatoires :

DPS (Surtensions) Différentiel Anti-îlotage Mise à la terre

Dispositif de Protection contre les Surtensions (DPS) : protège l'installation contre la foudre et les surtensions transitoires (dus aux coupures de réseau, aux manœuvres sur les lignes, ou aux orages à proximité).

Le DPS est obligatoire en tête de l'installation, côté DC (entre les panneaux et l'onduleur) et côté AC (entre l'onduleur et le tableau électrique). Il existe plusieurs types :

• Type 1 : protection contre la foudre directe (décharge de foudre sur le bâtiment). Obligatoire si le bâtiment a un paratonnerre ou si la zone est très exposée.
• Type 2 : protection contre les surtensions indirectes (induites par la foudre à proximité). Obligatoire dans la plupart des installations.
• Type 3 : protection fine pour les équipements sensibles (informatique, électronique). Optionnel en PV.

💡 Le DPS doit être remplacé après chaque déclenchement (il contient des composants sacrificiels qui se dégradent à chaque protection).

Disjoncteur différentiel : obligatoire côté AC (entre l'onduleur et le réseau / la maison). Sa fonction est de détecter les fuites de courant vers la terre et de couper l'alimentation en moins de 30 ms pour protéger les personnes contre les électrocutions.

Les onduleurs photovoltaïques génèrent des courants de fuite continus (DC) vers la terre, en raison de la capacité des câbles et des cellules. Un disjoncteur différentiel classique (type AC) ne peut pas détecter ces fuites DC. Il faut donc utiliser un différentiel type A (sensible aux composantes DC) ou type B (universel, détecte AC, DC, et les courants à haute fréquence).

💡 En France, la norme UTE C15-712 impose un disjoncteur différentiel type A (30 mA) en tête de l'installation PV côté AC.

Dispositif de découplage (anti-îlotage) : obligatoire sur tout système raccordé au réseau. L'onduleur doit se déconnecter du réseau en moins de 2 secondes si celui-ci disparaît (coupure, panne, travaux).

L'anti-îlotage fonctionne en surveillant constamment la tension, la fréquence, et la qualité du réseau. Si un paramètre sort des plages acceptables (trop haut, trop bas, ou trop instable), l'onduleur s'arrête instantanément. C'est une protection vitale pour les techniciens de maintenance du réseau qui pourraient être électrocutés s'ils pensaient travailler sur une ligne hors tension alors qu'elle est alimentée par votre installation.

💡 Les onduleurs modernes intègrent l'anti-îlotage en standard. Il n'y a pas de dispositif physique séparé à installer.

Mise à la terre (mise à la masse) : le châssis métallique des panneaux, les structures de support, et les armoires électriques doivent être reliés à la terre. C'est une protection contre les contacts indirects : si un défaut d'isolation fait que le châssis d'un panneau devient électriquement actif, le courant de fuite s'écoule vers la terre et le disjoncteur différentiel déclenche.

La résistance de la prise de terre doit être inférieure à 10 Ω (idéalement < 2 Ω) pour garantir un écoulement rapide du courant de fuite. Une résistance de terre trop élevée réduit l'efficacité de la protection et peut empêcher le différentiel de déclencher.

💡 Les structures de support en aluminium ou en acier galvanisé doivent être reliées entre elles et à la terre par des conducteurs de section adaptée (généralement 16 mm² cuivre).

Connecteurs et câblage : Les connecteurs MC4 (Multi-Contact 4 mm) sont le standard de facto dans l'industrie photovoltaïque mondiale. Ils ont été inventés par la société suisse Multi-Contact (aujourd'hui Stäubli) et sont devenus la norme universelle. Leurs caractéristiques sont :

🔌 Caractéristiques des connecteurs MC4

• Étanchéité IP67 (immersion temporaire jusqu'à 1 m)
• Verrouillage mécanique (ne se déconnectent pas par accident)
• Tension nominale : 1 000 V DC (standard) ou 1 500 V DC (version MC4-EVO2)
• Courant nominal : 30 A (standard) ou 45 A (version haute capacité)
• Contact par sertissage (pas de vis) pour minimiser la résistance et les arcs
• Matériau : corps en PPO (polyphenylene oxide) résistant aux UV

🔌

Règle d'or du câblage DC
• Ne jamais connecter ou déconnecter les connecteurs MC4 sous tension
• Utiliser des connecteurs de la même marque (les MC4 de marques différentes ne sont pas toujours compatibles mécaniquement)
• Vérifier le couple de serrage avec un outil de sertissage adapté
• Protéger les câbles contre les rongeurs (gaines, conduits)
• Utiliser des câbles double isolation résistants aux UV et à la chaleur

Normes principales applicables :

Norme	Objet	Portée géographique
IEC 61215	Qualification des modules cristallins (tests de résistance)	Mondiale
IEC 61646	Qualification des modules à couches minces	Mondiale
IEC 61730	Sécurité des modules PV (isolation, résistance mécanique)	Mondiale
IEC 62446	Inspection, vérification, et documentation des systèmes PV	Mondiale
IEC 62548	Conception et exigences des systèmes photovoltaïques	Mondiale
NF C15-100	Installations électriques basse tension (règles générales)	France
UTE C15-712	Installations photovoltaïques (règles spécifiques)	France
NF EN 50548	Exigences pour les onduleurs connectés au réseau	Europe

Module 8 : Maintenance et dépannage

🔧

Module 8 : Maintenance et dépannage

Entretien, diagnostics, et monitoring de production

▼

Une installation photovoltaïque bien conçue nécessite très peu de maintenance. Cependant, un entretien préventif régulier permet de maximiser la production, de prolonger la durée de vie des composants, et de détecter les problèmes avant qu’ils ne deviennent critiques. La maintenance se divise en deux catégories : la maintenance préventive (planifiée) et le dépannage curatif (réaction à une anomalie).

Maintenance préventive :

Nettoyage des panneaux

La fréquence dépend de l'environnement : 1-2 fois par an en zone urbaine ou rurale, 3-4 fois par an en zone désertique (sable), et après chaque épisode de pollution atmosphérique (incendie, éruption volcanique). La salissure peut réduire la production de 5 à 25% selon le type de dépôt (poussière, pollen, fientes d'oiseaux, sable, pollution industrielle).

Méthode recommandée : eau déminéralisée (pour éviter les dépôts de calcaire) avec une brosse douce à long manche. Interdit : nettoyeur haute pression (> 50 bars), produits abrasifs, détergents acides, solvants. Le verre des panneaux est traité anti-reflet ; le rayer réduit le rendement de manière permanente.

Inspection visuelle des composants

Vérifier les connecteurs MC4 (signes de brûlure, oxydation, desserrage), les câbles (usure, morsures de rongeurs, abrasion contre les structures), les boîtiers de jonction au dos des panneaux (fuite d'eau, condensation, corrosion des bornes), et la structure de support (corrosion des pièces métalliques, visserie desserrée par le vent, joints de dilatation).

Vérification électrique

Mesurer la tension à circuit ouvert (Voc) et le courant de court-circuit (Isc) de chaque string avec un multimètre et une pince ampèremétrique. Comparer les valeurs mesurées avec les valeurs de la datasheet du fabricant. Un écart supérieur à 10% indique une anomalie (panneau dégradé, connecteur défectueux, ombrage nouveau, ou cellule en court-circuit).

Analyse des données de production

Comparer la production réelle avec la simulation initiale (PVGIS, PVSyst). Calculer le Performance Ratio (PR). Un PR > 80% est excellent. Un PR < 70% indique un problème sérieux (ombrage, salissure, dégradation, panne d'onduleur). Les portails de monitoring modernes (SMA Sunny Portal, SolarEdge Monitoring, Fronius Solar.web) fournissent des graphiques détaillés et des alertes automatiques.

Dépannage courant :

Baisse de production Onduleur en défaut Fuite de courant

Causes possibles d'une baisse de production :

• Salissure uniforme → nettoyer les panneaux (gain immédiat de 5-25%)
• Ombrage nouveau (arbre qui a poussé, nouvelle construction voisine) → élaguer l'arbre ou déplacer les panneaux si possible
• Dégradation des cellules (PID — Potential Induced Degradation, corrosion, hot spots) → remplacer le module défectueux
• Connecteur MC4 desserré ou oxydé → remplacer le connecteur, vérifier le couple de serrage
• Vieillissement de l'onduleur → le rendement de l'onduleur diminue avec l'âge (condensateurs qui sèchent, ventilateurs qui s'encrassent)
• Baisse de l'albedo (sol devenu plus sombre, végétation qui a poussé) → nettoyer le sol sous les panneaux bifaciaux

💡 Diagnostic rapide : si la baisse est uniforme sur toutes les strings, la cause est globale (salissure, météo, onduleur). Si une seule string est affectée, la cause est locale (ombrage, connecteur, panneau défectueux sur cette string).

Causes possibles d'un onduleur en défaut :

• Surchauffe → vérifier la ventilation (filtres encrassés, espace insuffisant autour de l'onduleur, température ambiante trop élevée)
• Défaut réseau (tension ou fréquence hors plage) → vérifier avec le distributeur d'électricité si des travaux sont en cours
• Isolation défectueuse (erreur "Riso" ou "ISO") → mesurer la résistance d'isolation entre les câbles DC et la terre. Une valeur < 1 MΩ indique un problème (humidité, câble endommagé, cellule défectueuse)
• Erreur de communication → redémarrer l'onduleur, vérifier le câble réseau ou WiFi, consulter le portail du fabricant
• Fin de vie → les onduleurs ont une durée de vie typique de 10-15 ans. Les condensateurs électrolytiques sèchent avec le temps, les ventilateurs s'usent
• Défaut d'arc (sur les onduleurs équipés de détecteurs d'arc) → inspecter immédiatement tous les connecteurs et câbles DC

Causes possibles d'une fuite de courant (défaut d'isolation) :

• Humidité dans les boîtiers de jonction au dos des panneaux → remplacer le joint d'étanchéité, sécher le boîtier, vérifier le scellement du câble d'entrée
• Câble DC endommagé (morsure de rongeur, abrasion contre une arête métallique, écrasement) → remplacer le tronçon endommagé et protéger les câbles dans une gaine
• Dégradation du film EVA (encapsulant des cellules) → phénomène rare mais possible après 15-20 ans. Le module doit être remplacé
• Condensation dans l'onduleur → vérifier l'indice de protection IP de l'onduleur (doit être IP65 minimum pour l'extérieur), améliorer la ventilation
• Corrosion des connecteurs MC4 → remplacer les connecteurs oxydés, utiliser de la graisse diélectrique pour la protection

Monitoring moderne et intelligence artificielle :

📊 Monitoring intelligent

La plupart des onduleurs modernes intègrent un portail web et une application mobile qui permettent de suivre la production en temps réel, jour par jour, mois par mois, et année par année. Les fonctionnalités avancées incluent :

• Alertes automatiques par email ou notification push en cas de baisse anormale de production
• Comparaison avec des installations similaires dans la région (benchmarking)
• Détection d'ombrage par analyse de la courbe de production quotidienne
• Diagnostic à distance par le service après-vente du fabricant
• Intégration smart home : pilotage des appareils selon la production (lave-linge, chargeur de voiture)

Certaines entreprises proposent même des services d'intelligence artificielle qui analysent les données de production pour prédire les pannes avant qu'elles ne surviennent (maintenance prédictive).

Module 9 : Économie et rentabilité

💰

Module 9 : Économie du solaire

Coûts, rentabilité, aides, et business plan simplifié

▼

Le coût du solaire photovoltaïque a connu une chute spectaculaire et continue depuis deux décennies. En 2000, un panneau solaire coûtait plus de 10 € par watt-crête. En 2024, les grandes centrales au sol s'installent à moins de 0,30 €/Wc. Cette révolution des coûts a rendu le solaire compétitif, voire moins cher, que toutes les autres sources d'électricité dans la plupart des régions du monde. Coûts types d'une installation en France (2024-2025) : Le coût total d'une installation comprend plusieurs postes : les panneaux (30-40% du coût), l'onduleur (10-15%), la structure de support (10-20%), le câblage et les protections (10-15%), et la main d'œuvre (20-30%). Le coût au watt-crête diminue avec la puissance installée (effet d'échelle).

Type d'installation	Prix TTC indicatif	Prix au Wc	Production annuelle estimée
Résidentiel 3 kWc	5 000 - 8 000 €	1,70 - 2,70 €/Wc	3 000 - 3 500 kWh/an
Résidentiel 6 kWc	8 000 - 12 000 €	1,30 - 2,00 €/Wc	6 000 - 7 000 kWh/an
Résidentiel 9 kWc	11 000 - 16 000 €	1,20 - 1,80 €/Wc	9 000 - 10 500 kWh/an
Commercial 50 kWc	50 000 - 70 000 €	1,00 - 1,40 €/Wc	50 000 - 60 000 kWh/an
Centrale au sol 1 MWc	0,8 - 1,2 M€	0,80 - 1,20 €/Wc	1,1 - 1,4 GWh/an
Pompage solaire 1 kWc	2 000 - 4 000 €	2,00 - 4,00 €/Wc	1 200 - 1 800 kWh/an

Indicateurs économiques clés :

📈 Indicateurs de rentabilité LCOE (Levelized Cost of Energy) = Coût total de l'installation / Énergie totale produite sur la durée de vie
  → Exprimé en €/kWh. Permet de comparer le solaire avec le prix du kWh du réseau.

Simple Payback (Délai de retour sur investissement) = Investissement initial / Économie annuelle
  → Exprimé en années. Un payback < 10 ans est généralement considéré comme bon.

ROI (Return on Investment) = (Gains totaux - Investissement) / Investissement × 100
  → Exprimé en %. Un ROI > 100% sur 20 ans est atteignable.

TRI (Taux de Retour Interne) = Taux d'actualisation pour lequel la VAN (Valeur Actuelle Nette) = 0
  → Tient compte de l'inflation et du coût de l'argent. Un TRI > 5% est attractif.

Aides et subventions en France (2024) :

🏛️ Aides disponibles pour le photovoltaïque en France

• Prime à l'autoconsommation (Prime CEE) : versée sur 5 ans, selon la puissance installée et le type d'installation. En 2024, environ 300-500 €/kWc pour l'autoconsommation avec revente du surplus.
• TVA réduite : 10% sur l'installation résidentielle (contre 20% standard). Condition : l'installation doit être réalisée par un professionnel.
• Crédit d'impôt pour la transition énergétique (CITE) : pour les installations dans les DOM-TOM et certains cas spécifiques en métropole.
• Éco-prêt à taux zéro (Éco-PTZ) : financement sans intérêt pour les travaux de rénovation énergétique, incluant le photovoltaïque. Remboursable sur 15-25 ans.
• MaPrimeRénov' : aide à la rénovation énergétique des logements. Cumulable avec d'autres aides. Montant variable selon les revenus du foyer.
• Tarif de rachat du surplus : l'excédent injecté sur le réseau est racheté par le distributeur à un tarif réglementé (~0,10 €/kWh en 2024, variable selon la puissance et le type d'installation).

Autoconsommation vs. Revente :

Le choix entre autoconsommation (consommer sur place ce qu’on produit) et revente totale (vendre toute la production au distributeur) est un enjeu économique majeur. En France, l’autoconsommation est généralement plus rentable car l’électricité achetée au réseau coûte ~0,20-0,30 €/kWh (selon le contrat et la période), tandis que le tarif de rachat du surplus n’est que ~0,10 €/kWh.

Autoconsommation Revente totale

Vous consommez l'électricité produite sur place en temps réel. L'excédent (ce que vous produisez mais ne consommez pas instantanément) est injecté sur le réseau et revendu au distributeur selon le tarif de rachat en vigueur.

✅ Avantage économique majeur : l'électricité autoconsommée vaut le prix du kWh que vous auriez acheté au réseau (~0,20-0,30 €/kWh en 2024), soit 2 à 3 fois plus que le tarif de rachat du surplus (~0,10 €/kWh). Chaque kWh autoconsommé économise donc 2-3× plus que chaque kWh revendu.

Astuce pour maximiser l'autoconsommation : décaler les usages énergivores (lave-linge, sèche-linge, lave-vaisselle, chargeur de voiture électrique) vers les heures d'ensoleillement (10h-16h en été). Certains appareils modernes ont une fonction "départ différé" programmable. Les systèmes de gestion énergétique intelligente (smart home) peuvent automatiser ces décalages.

Toute la production de l'installation est injectée sur le réseau et revendue au distributeur au tarif réglementé de rachat. Vous continuez d'acheter votre électricité au tarif normal auprès de votre fournisseur.

✅ Avantages : simplicité administrative maximale (pas besoin de gérer sa consommation, pas de compteur bidirectionnel complexe), pas de contrainte d'autoconsommation, adapté aux propriétaires qui ne vivent pas sur place (résidences secondaires, locaux commerciaux fermés le week-end).

❌ Inconvénients : moins rentable car le tarif de rachat est bas. Adapté uniquement aux très grandes centrales au sol sans consommation locale (fermes solaires de plusieurs MW) ou aux installations sur bâtiments industriels avec très faible consommation propre.

📊 Exemple de calcul de rentabilité

Installation résidentielle de 3 kWc en France métropolitaine (région avec 1 200 kWh/kWc/an) :

• Investissement : 6 000 € TTC (matériel + installation)

• Production annuelle : 3 000 × 1,2 = 3 600 kWh/an

• Autoconsommation (60% de la production) : 2 160 kWh × 0,25 € = 540 €/an économisés

• Revente du surplus (40%) : 1 440 kWh × 0,10 € = 144 €/an de revenus

• Économie totale : 684 €/an

• Simple Payback : 6 000 / 684 = 8,8 ans

• Durée de vie : 25-30 ans → Gain net sur 25 ans : 11 100 € (sans inflation)

Avec les aides (Prime CEE ~900 €, TVA réduite ~600 € d'économie), le payback réel descend à environ 7-8 ans.

Module 10 : L’avenir du photovoltaïque

🔮

Module 10 : Technologies de demain

Perovskite, bifacial, agrivoltaïsme, flottant, et intégration

▼

Le photovoltaïque est une technologie en évolution rapide. Les recherches menées dans les laboratoires du monde entier promettent des améliorations significatives du rendement, de la durabilité, et de l'intégration dans notre environnement bâti et agricole. Voici les technologies les plus prometteuses pour la décennie 2025-2035. Panneaux bifaciaux : Les panneaux bifaciaux sont conçus pour capturer la lumière solaire sur leurs deux faces — la face avant (comme un panneau classique) et la face arrière (qui récupère la lumière réfléchie par le sol, l'eau, ou les bâtiments environnants). Cette technologie n'est pas nouvelle (les premiers panneaux bifaciaux datent des années 1960 pour l'espace), mais elle est devenue économiquement viable pour le marché terrestre depuis 2018-2020. Le gain de production dépend de plusieurs facteurs : l'albedo du sol, la hauteur d'installation des panneaux (plus ils sont surélevés, plus la face arrière reçoit de lumière réfléchie), et l'espacement entre les rangées de panneaux (un espacement important réduit l'ombrage mutuel et maximise la lumière réfléchie).

🔄 Gain de production des panneaux bifaciaux

• Sur asphalte sombre (albedo ~0,10) : gain de 5-8%
• Sur béton clair (albedo ~0,35) : gain de 12-18%
• Sur gravier clair ou sable (albedo ~0,40) : gain de 15-22%
• Sur neige fraîche (albedo ~0,80) : gain de 25-30%

Le surcoût des panneaux bifaciaux est aujourd'hui marginal (5-10% par rapport aux monofaciaux), ce qui rend le gain net très attractif dans les bonnes conditions.

Agrivoltaïsme : L'agrivoltaïsme est la pratique qui consiste à installer des panneaux solaires au-dessus de cultures agricoles, créant une cohabitation entre production d'électricité et production alimentaire sur la même parcelle de terre. Les panneaux sont installés en hauteur (2 à 5 mètres au-dessus du sol) avec un espacement important pour laisser passer la lumière nécessaire aux plantes. Cette approche offre des bénéfices mutuels : les panneaux fournissent une ombre partielle qui peut réduire l'évapotranspiration des cultures (économie d'eau d'irrigation de 20-40% dans certaines études), protéger les cultures sensibles à la chaleur extrême (salades, fraises, betteraves, épinards), et réduire le stress hydrique. En contrepartie, les plantes créent un microclimat plus frais sous les panneaux, ce qui améliore légèrement leur rendement (rappel : les panneaux perdent du rendement quand ils chauffent).

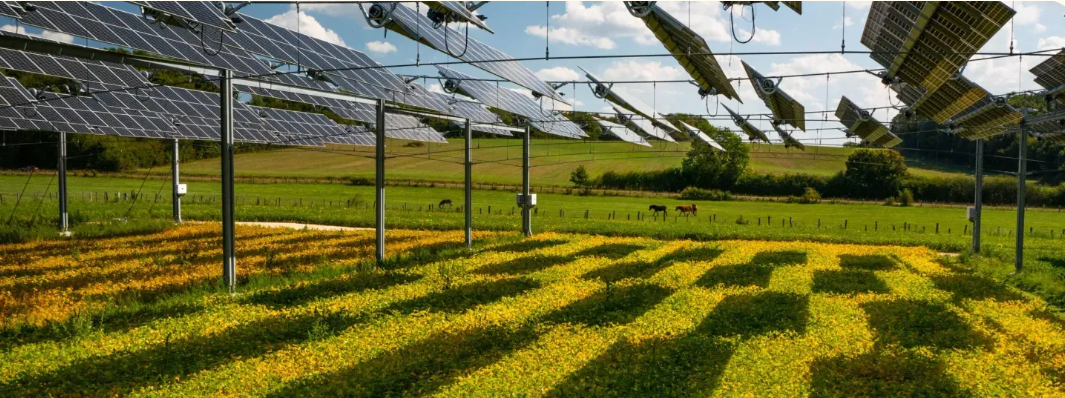

Agrivoltaïsme au Japon — panneaux surélevés au-dessus des cultures de thé

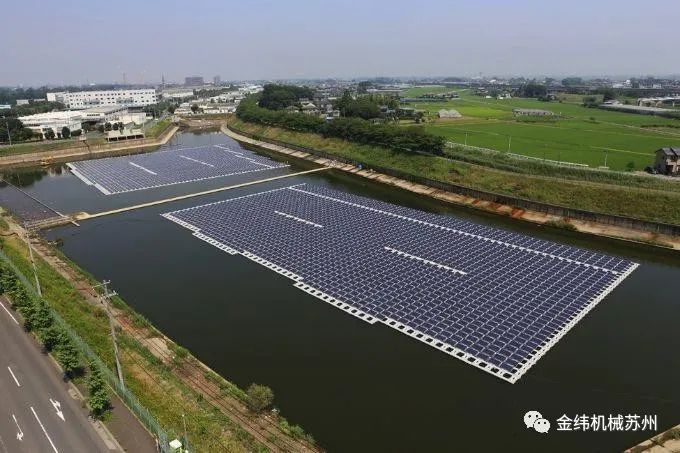

Centrale solaire flottante (FPV) sur un réservoir d'eau en Chine

BIPV — panneaux intégrés dans la façade d'un bâtiment moderne

Cellule solaire tandem perovskite/silicium en développement

PV flottant (Floating PV / FPV) : Les installations photovoltaïques flottantes sont construites sur des structures flottantes (radeaux, pontons) ancrées sur des lacs, des barrages, des réservoirs d'irrigation, ou des bassins de traitement des eaux. Cette technologie connaît une croissance explosive, particulièrement en Asie (Chine, Japon, Corée du Sud, Inde, Vietnam). Les avantages sont multiples : pas d'occupation foncière (les terres agricoles ou naturelles sont préservées), refroidissement naturel par l'eau qui améliore le rendement des panneaux (jusqu'à +10% par rapport à une installation au sol), réduction de l'évaporation du réservoir (l'ombre des panneaux réduit la perte d'eau par évaporation de 20-70%), et proximité avec les infrastructures existantes (barrages hydroélectriques, usines de traitement). Les défis incluent : la corrosion des structures métalliques par l'eau et l'humidité, l'ancrage qui doit résister aux vents, aux vagues, et aux variations de niveau d'eau, la maintenance plus difficile (accès par bateau), et l'impact écologique à étudier (ombre sur l'écosystème aquatique, biofouling des structures). BIPV — Building Integrated Photovoltaics : Le BIPV va au-delà de l'installation de panneaux sur un toit existant. Dans le BIPV, les panneaux solaires remplacent les matériaux de construction traditionnels. Les applications incluent : les tuiles solaires (remplacent les tuiles classiques), les vitres photovoltaïques (remplacent les vitrages de façade ou de toiture), les facades solaires (remplacent les bardages métalliques ou les panneaux de composite), et les auvents solaires (remplacent les toitures légères de terrasses ou de parkings). L'avantage du BIPV est esthétique et architectural : le bâtiment produit son électricité sans que cela soit visible comme une "installation technique" ajoutée. Cependant, le rendement des modules BIPV est souvent légèrement inférieur (15-18% contre 20-22% pour les panneaux standard) car les contraintes architecturales (transparence partielle pour les vitres, courbure pour les façades) limitent l'optimisation purement énergétique. Perovskite et cellules tandem : Les cellules perovskite utilisent un matériau cristallin organo-minéral (à base de methylammonium plomb iodure, ou des formulations sans plomb en développement) qui absorbe une partie du spectre solaire que le silicium ne capte pas efficacement. En empilant une couche de perovskite au-dessus d'une couche de silicium (cellule tandem), on peut théoriquement dépasser la limite de Shockley-Queisser (33% pour une seule jonction). Les records de laboratoire atteignent aujourd'hui plus de 33% de rendement pour les cellules tandem perovskite/silicium. Cependant, le principal défi reste la stabilité à long terme : la perovskite se dégrade sous l'effet combiné de l'humidité, de la chaleur, et des rayons UV. Des encapsulants avancés, des formulations sans plomb (pour réduire la toxicité), et des couches de protection sont activement développées dans les laboratoires universitaires et industriels du monde entier. La commercialisation à grande échelle est estimée pour 2028-2032.

🚀 Perspectives pour 2030

• Le solaire pourrait représenter 30 à 40% de la production mondiale d'électricité
• Coût du kWh solaire < 0,01 € dans les régions très ensoleillées (Moyen-Orient, Afrique du Nord, Australie)
• Batteries au sodium-ion (abondant, pas de lithium, pas de cobalt) pour le stockage à grande échelle
• Recyclage à grande échelle des panneaux en fin de vie (verre, aluminium, silicium, argent) — l'Europe impose déjà la responsabilité élargie du producteur
• Agrivoltaïsme sur des millions d'hectares en Europe et en Asie, combinant production énergétique et sécurité alimentaire
• PV flottant sur les grands barrages et réservoirs existants, couplant hydroélectricité et solaire

Ressources complémentaires et glossaire

📚

Ressources, simulateurs, et glossaire

Outils en ligne, normes, et définitions des termes clés

▼

Simulateurs en ligne gratuits :

🌐 Outils de simulation et de dimensionnement

• PVGIS (Photovoltaic Geographical Information System) — Commission Européenne : re.jrc.ec.europa.eu/pvg_tools/fr/
  Couvre l'Europe, l'Afrique, et une grande partie de l'Asie. Données de 20+ ans de satellites météorologiques. Permet d'estimer la production annuelle, mensuelle, et horaire pour n'importe quel emplacement.
• PVWatts (NREL — National Renewable Energy Laboratory, USA) : pvwatts.nrel.gov
  Très complet pour les Amériques et les régions tropicales. Permet de modéliser les pertes par ombrage, la température, et l'angle d'inclinaison.
• Sunny Design (SMA Solar Technology) : sunnydesignweb.com
  Dimensionnement d'installations avec onduleurs SMA. Très utile pour vérifier la compatibilité entre les panneaux et les onduleurs (plages de tension MPPT, nombre de panneaux par string).
• PVSyst (commercial, version d'essai gratuite) : pvsyst.com
  Le logiciel de référence des ingénieurs photovoltaïques pour les études de faisabilité détaillées. Modélisation 3D de l'ombrage, calcul des pertes, rapport complet.

Documentation technique et normes :

📖 Normes et documentation

• IEC 61215 — Qualification des modules photovoltaïques au silicium cristallin : tests de résistance thermique, mécanique, et électrique
• IEC 62446 — Inspection, vérification, et documentation des systèmes photovoltaïques
• IEC 62548 — Conception et exigences des systèmes photovoltaïques
• NF C15-100 — Règles de conception des installations électriques basse tension (France)
• UTE C15-712 — Règles spécifiques aux installations photovoltaïques (France)
• Guide ADEME — Photovoltaïque : ademe.fr
• Energypedia — Pompage solaire : energypedia.info/wiki/Solar_Pumping

Organisations internationales :

🌍 Organisations de référence

• IRENA (International Renewable Energy Agency) — irena.org : rapports annuels sur les coûts et les perspectives du solaire mondial
• IEA-PVPS (International Energy Agency — Photovoltaic Power Systems Programme) — iea-pvps.org : données techniques et statistiques mondiales
• SolarPower Europe — solarpowereurope.org : lobbying et données du marché européen
• SEIA (Solar Energy Industries Association, USA) — seia.org : données du marché américain

Glossaire des termes essentiels :

Terme	Définition
Wc (Watt-crête)	Puissance d'un panneau mesurée en conditions STC. 1 kWc = 1 000 Wc.
STC	Standard Test Conditions : 1 000 W/m², 25°C, AM 1,5. Conditions de référence pour comparer les panneaux.
MPPT	Maximum Power Point Tracking : algorithme qui optimise la tension de fonctionnement pour maximiser la puissance.
Isc / Voc	Courant de court-circuit / Tension en circuit ouvert. Points extrêmes de la courbe I-V.
String	Série de panneaux connectés les uns aux autres. La tension s'additionne, le courant reste identique.
Onduleur	Convertisseur DC→AC qui transforme le courant continu des panneaux en courant alternatif utilisable.
Albedo	Coefficient de réflexion d'une surface (0 à 1). Détermine la lumière réfléchie vers les panneaux bifaciaux.
HPS	Heures de Plein Soleil (Peak Sun Hours). Nombre d'heures équivalentes à 1 000 W/m².
PR	Performance Ratio. Ratio entre l'énergie réellement produite et l'énergie théoriquement attendue. > 80% est excellent.
LCOE	Levelized Cost of Energy. Coût moyen par kWh sur toute la durée de vie de l'installation.
DOD	Depth of Discharge (Profondeur de Décharge). Pourcentage maximal de décharge d'une batterie (50% pour plomb, 80-90% pour lithium).
BIPV	Building Integrated Photovoltaics. Panneaux qui remplacent les matériaux de construction (tuiles, vitres, façades).
PID	Potential Induced Degradation. Dégradation des cellules due à une différence de potentiel élevée entre le panneau et la terre.
VFD	Variable Frequency Drive (Variateur de fréquence). Contrôleur qui adapte la vitesse d'un moteur en fonction de l'énergie disponible.
HMT	Hauteur Manométrique Totale. Hauteur totale que l'eau doit remonter, incluant les pertes de charge dans les tuyaux.

Module 11 : Comprendre le rendement et les pertes d’une installation

📊

Module 16 : Rendement et pertes

Comprendre où va l'énergie perdue dans une installation PV

▼

Une installation photovoltaïque idéale convertirait 100% de l'énergie lumineuse en électricité utilisable. Dans la réalité, seule une fraction de cette énergie est récupérée. Comprendre les différentes pertes permet de dimensionner correctement, de choisir les bons composants, et d'identifier les causes d'une sous-production. Le rendement global d'une installation est le produit de tous les rendements partiels en cascade. Les pertes dans une installation photovoltaïque : La lumière du soleil arrive sur le panneau. Une première perte se produit dès la surface du verre : environ 4% de la lumière est réfléchie par le verre de protection (même avec un traitement anti-reflet). Ensuite, les cellules au silicium ne peuvent absorber que les photons ayant une énergie supérieure à un certain seuil (la bande interdite du silicium, ~1,1 eV). Les photons de basse énergie (infrarouge lointain) traversent la cellule sans être absorbés. Les photons de haute énergie (ultraviolet) excitent les électrons au-delà de ce qui est nécessaire, et l'excès d'énergie est dissipé en chaleur. Ces pertes spectrales représentent environ 30% de l'énergie incidente. Dans la cellule, les électrons excités doivent être collectés par les contacts métalliques. Une partie se recombine avec des trous avant d'être collectée (perte par recombinaison, ~5-10%). Les contacts métalliques (barres de cuivre sur la face avant) ombragent une partie de la cellule (perte par ombrage des contacts, ~3-5%). La résistance interne de la cellule et des connexions dissipe de l'énergie sous forme de chaleur (perte par effet Joule, ~2-4%). Ensuite, le module est constitué de plusieurs cellules en série. Les connexions entre cellules, les diodes de dérivation (bypass diodes), et le boîtier de jonction ajoutent des pertes (pertes du module, ~2-3%). Le câblage DC entre les modules et l'onduleur dissipe de l'énergie (pertes de câblage, ~1-2% si bien dimensionné). L'onduleur convertit le DC en AC avec un rendement de 97-98,5% (perte de conversion, ~1,5-3%). Le câblage AC entre l'onduleur et le compteur ajoute encore ~0,5-1% de pertes. Enfin, la température des cellules réduit le rendement (perte thermique, ~5-15% selon le climat et la ventilation).

📉 Rendement global d'une installation η_global = η_cellule × η_spectral × η_recombinaison × η_ombrage_contacts × η_Joule_cellule × η_module × η_câblage_DC × η_onduleur × η_câblage_AC × η_température

En pratique, pour une installation bien conçue :
η_global ≈ 15-20% (du rayonnement solaire incident à l'électricité AC injectée sur le réseau)

Performance Ratio (PR) = Énergie réelle produite / Énergie théorique (sans aucune perte hors température)
PR typique : 80-85% pour une installation bien conçue et bien entretenue

Facteurs qui dégradent le rendement avec le temps : Le rendement des panneaux solaires diminue lentement avec le temps. Cette dégradation est normale et garantie par les fabricants. Les causes principales sont : la dégradation de l'encapsulant EVA (jaunissement sous l'effet des UV, réduisant la transmission lumineuse), la corrosion des contacts métalliques (oxydation du cuivre et de l'argent, augmentant la résistance électrique), le PID (Potential Induced Degradation — dégradation accélérée par une différence de potentiel élevée entre le panneau et la terre, particulièrement dans les climats humides et chauds), et la délamination (décollement des couches du module sous l'effet de la chaleur et de l'humidité). Les garanties de productivité des fabricants de tier 1 garantissent généralement : 97% de la puissance nominale après 1 an, et 80-85% de la puissance nominale après 25 ans. Cela correspond à une dégradation annuelle moyenne de 0,5-0,7% par an. En pratique, de nombreux panneaux de plus de 20 ans fonctionnent encore à 85-90% de leur puissance initiale.

📊 Performance Ratio (PR) — l'indicateur clé

Le PR mesure la qualité globale de l'installation en comparant la production réelle à la production théorique idéale (sans pertes autres que la température). Un PR de 80% signifie que l'installation produit 80% de ce que produirait une installation parfaite (sans pertes de câblage, sans ombrage, sans salissure, avec un onduleur à 100% de rendement).

PR typiques par type d'installation :

• Installation résidentielle bien conçue : 80-85%
• Grande centrale au sol bien conçue : 82-88%
• Installation avec ombrage partiel : 70-78%
• Installation mal conçue ou mal entretenue : 60-70%

Diagramme des pertes énergétiques dans une cellule solaire — du photon à l'électron collecté

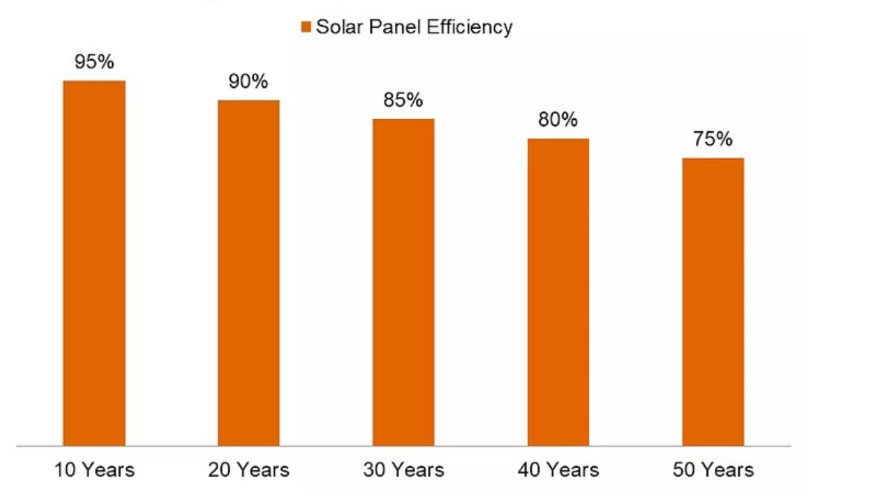

Dégradation typique de la puissance d'un panneau solaire sur 25 ans

Module 12 : Les différents types de supports et structures

🏗️

Module 17 : Supports et structures

Toitures, au sol, façades, et ombrières

▼

Le choix du support et de la structure de fixation des panneaux solaires est un élément technique et esthétique important. Il influence non seulement la solidité mécanique de l'installation face au vent et à la neige, mais aussi l'angle d'inclinaison, la ventilation arrière des panneaux, et l'intégration architecturale du bâtiment. Voici les principales solutions de support. Support sur toiture : La fixation sur toiture est la solution la plus répandue pour les installations résidentielles et commerciales. Le type de fixation dépend du matériau de la toiture : tuiles mécaniques (crochets en inox fixés sous les tuiles), tuiles plates (crochets spécifiques avec étanchéité), ardoises (crochets avec étanchéité en plomb ou EPDM), bac acier (fixation directe par pince ou boulon avec joint étanche), et toiture terrasse (structure surélevée en aluminium ou acier galvanisé, lestée ou fixée mécaniquement). La structure de support est généralement en aluminium anodisé ou en acier galvanisé à chaud. L'aluminium est préféré pour sa résistance à la corrosion et sa légèreté. Les rails de fixation permettent de positionner les panneaux avec la bonne inclinaison et un espacement suffisant pour la ventilation. Une ventilation arrière adéquate (minimum 10 cm entre le panneau et la toiture) est essentielle pour limiter l'échauffement des cellules et maintenir le rendement. Support au sol (structures de centrale) : Pour les grandes centrales solaires (plusieurs centaines de kWc à plusieurs MWc), les panneaux sont installés sur des structures au sol. Les principales technologies sont : les structures fixes en acier galvanisé (inclinaison fixe, optimisée pour la latitude), les structures à un axe de suivi (les panneaux tournent d'est en ouest pour suivre le soleil, gain de 15-25% de production), les structures à deux axes de suivi (les panneaux suivent le soleil dans les deux directions, gain de 30-40% mais coût et complexité élevés), et les structures flottantes (pour le PV flottant sur l'eau). Les structures à suivi (trackers) sont économiquement viables dans les régions à fort ensoleillement où le coût de la structure et de la maintenance est compensé par le gain de production. Dans les régions tempérées, les structures fixes restent majoritaires car le gain des trackers ne compense pas le surcoût. Support en façade (BIPV et mur-rideau) : L'intégration en façade est une solution esthétique pour les bâtiments urbains où la surface de toiture est insuffisante. Les panneaux peuvent être intégrés dans le mur-rideau (remplacement des vitres ou des panneaux de façade), installés en surimposition sur la façade existante (structure métallique fixée au mur), ou intégrés dans des auvents, des balcons, ou des garde-corps. L'inclinaison verticale (90°) n'est pas optimale pour la production (perte de 20-30% par rapport à une inclinaison de 30-45°), mais elle peut être compensée par une grande surface disponible. En été, une façade ouest produit bien l'après-midi (pic de consommation des climatisations). En hiver, une façade sud produit mieux qu'une toiture à faible inclinaison car le soleil est bas sur l'horizon. Ombrières et carports solaires : Les ombrières photovoltaïques (solar carports) sont des structures qui abritent les véhicules tout en produisant de l'électricité. Elles sont particulièrement pertinentes pour les parkings de supermarchés, d'hôpitaux, d'écoles, et d'entreprises. Les avantages sont multiples : production d'électricité sur une surface inexploitée, protection des véhicules contre le soleil et la pluie, possibilité d'intégrer des bornes de recharge pour véhicules électriques, et signalétique écologique forte pour l'entreprise.

Installation sur toiture résidentielle — structure en aluminium anodisé

Centrale solaire au sol — structures fixes en acier galvanisé

Intégration photovoltaïque en façade — BIPV moderne

Ombrière photovoltaïque sur un parking — production + protection

✅ Choix du support selon le contexte

• Toiture résidentielle : crochets en inox sur tuiles ou ardoises, structure aluminium, ventilation 10 cm minimum
• Toiture terrasse : structure lestée ou fixée mécaniquement, étanchéité garantie, ballast béton ou cadre aluminium
• Centrale au sol : structures fixes en acier galvanisé, fondations béton ou vissées, espacement optimisé pour limiter l'ombrage mutuel
• Suivi solaire : trackers à 1 axe (gain 15-25%) ou 2 axes (gain 30-40%), viables en zones très ensoleillées
• Façade : structure métallique fixée au mur, ou intégration BIPV dans le mur-rideau, perte de 20-30% vs toiture
• Ombrière / Carport : structure métallique sur fondations béton, hauteur 2,5-3,5 m, intégration possible de bornes de recharge

Module 13 : Stockage d’énergie — batteries et alternatives

🔋

Module 18 : Stockage d'énergie

Batteries, hydrogène, et stockage thermique

▼

L'intermittence de la production solaire (pas de production la nuit, production réduite par temps couvert) est le principal défi du photovoltaïque. Le stockage d'énergie permet de lisser cette intermittence, d'augmenter l'autoconsommation, et de garantir l'alimentation électrique en cas de coupure du réseau. Voici les principales technologies de stockage applicables au photovoltaïque. Batteries lithium-ion (Li-ion) : Les batteries lithium-ion dominent le marché du stockage résidentiel et commercial depuis 2015. La chimie la plus utilisée pour le solaire est le Lithium Fer Phosphate (LiFePO4 ou LFP) car il est plus stable thermiquement que les autres chimies (NMC, NCA), moins sensible à la surcharge, et ne contient pas de cobalt (soulevant des questions éthiques d'extraction). Les batteries LFP ont une durée de vie de 4 000 à 8 000 cycles (soit 10-20 ans selon l'usage), une profondeur de décharge utilisable de 80-90%, et un rendement énergétique (round-trip) de 90-95%. Une batterie domestique typique pour une installation de 6 kWc a une capacité de 5 à 15 kWh. À titre de comparaison, une maison moyenne consomme 10-15 kWh par jour. Une batterie de 10 kWh permet donc de stocker l'excédent de production du midi pour l'utiliser le soir, couvrant une grande partie de la consommation nocturne. Le coût d'une batterie lithium domestique est de 500 à 1 000 €/kWh en 2024 (hors installation). Batteries au plomb-acide : Bien que technologiquement anciennes, les batteries au plomb-acide restent utilisées pour les petits budgets et les applications où le poids n'est pas un problème. Les batteries ouvertes (avec entretien régulier de l'électrolyte) et les batteries étanches AGM ou Gel sont les deux familles principales. Leur avantage est un coût d'achat bas (100-200 €/kWh), mais leur durée de vie est courte (500-1 500 cycles), leur profondeur de décharge est limitée à 50%, leur rendement est de 80-85%, et leur poids est élevé (30-50 kg pour 100 Ah à 12 V). Elles sont progressivement remplacées par le lithium dans les nouvelles installations. Stockage par gravité (pompage-turbinage) : Le stockage par gravité est la technologie de stockage la plus massive au monde. Le principe est simple : l'excédent d'électricité solaire (ou éolienne) est utilisé pour pomper de l'eau d'un réservoir bas vers un réservoir haut. Quand l'électricité est nécessaire, l'eau est relâchée vers le bas en passant par une turbine qui produit de l'électricité. Le rendement global (pompage + turbinage) est de 70-85%. Les centrales de pompage-turbinage peuvent stocker des GWh d'énergie et fournir des GW de puissance pendant des heures. Cependant, elles nécessitent un site géographique spécifique (deux réservoirs à des altitudes différentes) et un investissement colossal. Hydrogène vert : L'hydrogène vert est produit par électrolyse de l'eau en utilisant de l'électricité renouvelable (solaire ou éolienne). L'hydrogène est stocké sous pression (350-700 bar) ou liquéfié (-253°C), puis reconverti en électricité par une pile à combustible quand le besoin se présente. Le rendement global (électrolyse + stockage + pile à combustible) est faible (30-40%), mais l'hydrogène permet de stocker de très grandes quantités d'énergie pendant de très longues durées (saisonnier). C'est une solution pertinente pour le stockage à long terme et pour décarboner des secteurs difficiles à électrifier (industrie lourde, transport maritime, aviation). Stockage thermique : Dans le stockage thermique, l'énergie solaire est stockée sous forme de chaleur plutôt que d'électricité. Les applications incluent : le chauffage d'eau sanitaire (ballon thermodynamique ou solaire thermique), le chauffage de bâtiments (dalle de béton chauffée par des résistances électriques alimentées par le solaire), et la production de froid (glacières solaires pour la conservation des aliments et des médicaments en zones isolées). Le rendement du stockage thermique est élevé (80-95%) car il n'y a pas de conversion électrique intermédiaire, mais l'énergie ne peut être utilisée que sous forme thermique (pas pour alimenter des appareils électriques).

Batteries lithium domestiques pour le stockage d'autoconsommation

Centrale de pompage-turbinage — stockage massif par gravité

Électrolyse de l'eau pour produire de l'hydrogène vert

Stockage thermique — ballon d'eau chaude alimenté par solaire

Technologie	Capacité	Durée	Rendement	Coût	Usage principal
Lithium-ion (LFP)	5-20 kWh	4-12 h	90-95%	500-1 000 €/kWh	Autoconsommation résidentielle
Plomb-acide	5-20 kWh	4-12 h	80-85%	100-200 €/kWh	Sites isolés, petits budgets
Pompage-turbinage	1-100 GWh	4-24 h	70-85%	0,5-2 M€/MWh	Stockage réseau massif
Hydrogène vert	1-1000+ GWh	Jours à mois	30-40%	2-5 €/kWh	Stockage saisonnier, industrie
Stockage thermique	10-100 kWh	4-48 h	80-95%	50-200 €/kWh	Chauffage, eau chaude, froid

Module 14 : Solaire thermique vs photovoltaïque — les deux visages du soleil

🌡️

Module 19 : Solaire thermique vs photovoltaïque

Deux technologies complémentaires pour capturer le soleil

▼

Le soleil nous offre deux types d'énergie que nous pouvons capturer : la lumière (rayonnement électromagnétique) et la chaleur (énergie thermique). Le photovoltaïque capte la lumière et la convertit en électricité. Le solaire thermique capte la chaleur et la convertit en chaleur utilisable (eau chaude, chauffage, ou même électricité via une turbine à vapeur). Ces deux technologies sont complémentaires plutôt que concurrentes. Le solaire thermique à basse température : Les capteurs solaires thermiques à basse température (30-80°C) sont les plus répandus. Ils se composent d'un absorbeur métallique noir (généralement cuivre ou aluminium avec revêtement sélectif) qui chauffe au soleil, d'un circuit de fluide caloporteur (eau glycolée ou huile) qui circule dans l'absorbeur et transporte la chaleur vers un ballon de stockage, et d'un vitrage qui crée un effet de serre et limite les pertes thermiques. Les rendements thermiques sont élevés (60-80% de l'énergie solaire capturée est convertie en chaleur), bien supérieurs au rendement photovoltaïque (15-22%). L'usage principal est le chauffage de l'eau sanitaire (ECS). Un capteur thermique de 2-4 m² sur un toit peut couvrir 50-80% des besoins en eau chaude d'un foyer de 4 personnes. Le coût est de 3 000 à 6 000 € TTC installé (ballon + capteurs + circuit). Le payback est de 8-15 ans selon le coût de l'énergie de chauffage remplacée (gaz, électricité, fioul). Le solaire thermique à concentration (CSP) : Le solaire thermique à concentration (Concentrated Solar Power — CSP) utilise des miroirs pour concentrer le rayonnement solaire sur un récepteur central. La température atteinte est très élevée (300-1 000°C), suffisante pour produire de la vapeur qui actionne une turbine et un alternateur pour produire de l'électricité. Les principales technologies sont : les tours solaires (miroirs héliostats orientés vers une tour centrale), les miroirs paraboliques linéaires (troughs), et les moteurs Stirling disques (parabole focalisant sur un moteur Stirling). Le CSP a un avantage unique sur le photovoltaïque : il peut stocker la chaleur sous forme de sels fondus (sels de nitrate de sodium et de potassium) dans un réservoir isolé. Cette chaleur stockée permet de produire de l'électricité la nuit ou par temps couvert, pendant 4-15 heures après le coucher du soleil. Les centrales CSP avec stockage thermique peuvent ainsi fournir de l'électricité de manière programmable et continue, comme une centrale thermique classique mais sans émission de CO₂. Comparaison photovoltaïque vs solaire thermique :

Critère	Photovoltaïque	Solaire thermique basse T	Solaire thermique CSP
Énergie captée	Lumière (photons)	Chaleur (rayonnement IR)	Chaleur concentrée
Produit	Électricité	Chaleur (eau chaude)	Électricité
Rendement	15-22%	60-80%	15-25%
Stockage intégré	Non (batteries externes)	Ballon thermique (1-2 jours)	Sels fondus (4-15 h)
Complexité	Faible	Moyenne	Très élevée
Coût	0,80-2,50 €/Wc	3 000-6 000 €/installation	3-6 €/W
Usage principal	Électricité générale	ECS, chauffage	Électricité réseau (zones ensoleillées)
Zone idéale	Partout	Zones tempérées	Déserts très ensoleillés

💡 Quand choisir le solaire thermique ?

• Votre besoin principal est l'eau chaude sanitaire ou le chauffage (pas l'électricité)
• Vous avez déjà une installation photovoltaïque et cherchez à compléter pour la chaleur
• Vous vivez dans une région où l'électricité est chère et le gaz/fioul est utilisé pour le chauffage
• Vous avez un toit avec une orientation sud et une inclinaison de 30-60° (idéal pour le thermique)
• Vous cherchez une solution avec un stockage thermique naturel (ballon d'eau chaude) plutôt que des batteries

Capteurs solaires thermiques à basse température sur une toiture résidentielle

Tour solaire CSP — miroirs héliostats concentrant la lumière sur un récepteur central

Réservoir de sels fondus pour le stockage thermique d'une centrale CSP

Chauffe-eau solaire thermique — ballon de stockage et capteurs sur toit

Module 15 : Intégration du photovoltaïque dans la mobilité électrique

🚗

Module 20 : PV et mobilité électrique

Recharge solaire, véhicules solaires, et smart charging

▼

La combinaison du photovoltaïque et de la mobilité électrique crée une synergie puissante : le soleil produit de l'électricité pendant la journée, et les véhicules électriques consomment une partie de cette électricité — idéalement en rechargeant pendant les heures d'ensoleillement. Cette association permet de maximiser l'autoconsommation, de réduire la dépendance au réseau, et de décarboner le transport. Recharge solaire à domicile : Une installation photovoltaïque résidentielle de 6-9 kWc peut produire 20-40 kWh par jour en été. Une voiture électrique moyenne consomme 15-20 kWh pour parcourir 100 km. Recharger sa voiture avec l'électricité solaire de son toit revient donc à rouler à ~0 €/km (après amortissement de l'installation). En comparaison, l'électricité du réseau coûte ~0,20-0,30 €/kWh, soit 3-6 €/100 km. L'essence coûte ~12-15 €/100 km. La recharge solaire peut être optimisée par un système de smart charging : la borne de recharge communique avec l'onduleur photovoltaïque et adapte la puissance de recharge en temps réel selon la production solaire. Quand le soleil brille fort, la voiture recharge à pleine puissance (7-22 kW). Quand un nuage passe, la puissance de recharge diminue automatiquement. Si la production est insuffisante, la recharge peut être complétée par le réseau ou reportée à plus tard. Véhicules solaires : Les véhicules solaires sont des voitures, des bus, ou des bateaux équipés de panneaux photovoltaïques sur leur carrosserie. Leur autonomie est augmentée par la production solaire en roulage ou à l'arrêt. Les exemples les plus connus sont : les World Solar Challenge (course de voitures solaires en Australie, 3 000 km à travers le désert), les voitures solaires de série (Lightyear One, Sono Motors Sion — malheureusement ces projets ont rencontré des difficultés financières), les bus solaires (toit couvert de panneaux, rechargeant les batteries pendant la journée), et les bateaux solaires (catamarans à propulsion électrique avec panneaux sur le toit, comme le Planet Solar qui a fait le tour du monde en 2012). En pratique, la surface disponible sur une voiture (2-4 m² de panneaux) ne permet de produire que 200-500 W en plein soleil, soit 1-3 kWh par jour. Cela représente 10-20 km d'autonomie supplémentaire par jour — utile mais insuffisant pour remplacer la recharge sur borne. Les véhicules solaires sont donc principalement pertinents pour les usages à faible kilométrage quotidien (navettes urbaines, livraisons locales, véhicules de loisir). Ombrières photovoltaïques et parkings solaires : Les ombrières photovoltaïques sur les parkings sont une solution particulièrement pertinente pour la mobilité électrique. Elles combinent trois fonctions : production d'électricité solaire, protection des véhicules contre le soleil et la pluie, et recharge des véhicules électriques. Une ombrière de 50 places de parking peut accueillir 150-250 kWc de panneaux et produire 200 000-350 000 kWh/an, suffisant pour recharger 20-40 véhicules électriques en moyenne. Les supermarchés, les centres commerciaux, les hôpitaux, et les entreprises installent de plus en plus ces ombrières pour offrir la recharge à leurs clients et employés tout en produisant leur propre électricité. Le coût est de 1 500-3 000 € par place de parking (structure + panneaux + bornes de recharge), avec un payback de 8-15 ans selon les tarifs de l'électricité et l'utilisation des bornes.

Voiture électrique en recharge sous une ombrière photovoltaïque

Voiture solaire lors du World Solar Challenge en Australie

Bus solaire avec panneaux sur le toit — recharge en roulage

Grand parking couvert de panneaux solaires — production + recharge + protection

🔌 Smart Charging — la recharge intelligente

Le smart charging (ou V1G — Vehicle-to-Grid de niveau 1) est la capacité d'une borne de recharge à adapter sa puissance en temps réel selon la disponibilité d'électricité. Dans un contexte solaire, cela signifie :

• Recharge solaire directe : la borne utilise prioritairement l'électricité PV, réduisant la puissance si la production baisse
• Recharge différée : la recharge est programmée pour les heures de production PV maximale (10h-16h)
• Recharge bidirectionnelle (V2G) : la voiture peut injecter de l'électricité stockée dans ses batteries vers le réseau ou la maison (en développement, quelques modèles compatibles)

Un système de smart charging complet intègre : la production PV en temps réel, la consommation de la maison, le tarif de l'électricité (heures creuses/pleines), l'état de charge de la voiture, et les besoins de l'utilisateur (heure de départ prévue, kilométrage nécessaire).

Module 16 : Les composants électriques d’une installation PV

🔌

Module 21 : Composants électriques

Câbles, protections, boîtiers, et connexions

▼

Une installation photovoltaïque comprend de nombreux composants électriques en plus des panneaux et de l'onduleur. Ces composants assurent la sécurité, la fiabilité, et la longévité de l'installation. Leur choix et leur dimensionnement sont tout aussi importants que celui des panneaux. Câbles photovoltaïques : Les câbles utilisés dans une installation photovoltaïque doivent résister à des conditions particulièrement sévères : exposition aux UV (rayons ultraviolets qui dégradent le plastique standard), exposition à la chaleur (sur un toit en plein été, la température ambiente peut atteindre 70-80°C), aux intempéries (pluie, grêle, neige), et à la tension continue élevée (jusqu'à 1 500 V DC dans les nouvelles installations). Les câbles standard ne sont absolument pas adaptés et présenteraient un risque d'incendie en quelques années. Les câbles photovoltaïques sont donc spécifiquement conçus avec : une isolation en XLPE (polyéthylène réticulé) ou EPR (éthylène-propylène) résistant aux UV et à la chaleur, une gaine extérieure en matériau halogène-free (sans halogènes, qui ne dégagent pas de gaz toxiques en cas d'incendie), une double isolation (souvent) pour résister à la tension DC élevée, et une certification spécifique (H1Z2Z2-K en Europe, PV1-F en Chine, UL 4703 aux USA). La section des câbles DC est dimensionnée pour limiter les pertes par effet Joule à moins de 1% sur l'ensemble du câblage. La formule est : S = (2 × ρ × L × I) / (ΔU × U), où ρ est la résistivité du cuivre (0,0175 Ω·mm²/m), L est la longueur du câble en mètres, I est le courant nominal en ampères, ΔU est la chute de tension admissible (1% = 0,01), et U est la tension nominale en volts. Pour une string de 8 A sur 30 m avec une tension de 400 V, la section minimale est de 4 mm² (perte de 0,84%). Boîtiers de jonction (Junction Box) : Chaque panneau solaire possède un boîtier de jonction fixé au dos du module. Ce boîtier contient : les bornes de connexion des câbles (souvent avec des connecteurs MC4 intégrés), les bypass diodes (généralement 3 diodes Schottky par panneau de 60 cellules), et parfois un circuit de protection contre les surtensions (varistances). Les bypass diodes sont essentielles : elles shuntent (court-circuitent) une portion de cellules si celle-ci est ombragée ou défectueuse, empêchant qu'elle ne devienne une charge résistive qui dissipe de la puissance et crée un "hot spot" (point chaud pouvant endommager le module ou provoquer un incendie). Le boîtier de jonction doit être étanche (IP67 minimum) car il est exposé à la pluie, à la condensation, et à l'humidité pendant 25-30 ans. Les joints sont en silicone ou en EPDM, et les entrées de câbles sont scellées avec des presse-étoupes étanches. Un défaut d'étanchéité est une cause fréquente de dégradation prématurée des panneaux (humidité qui pénètre, corrosion des contacts, PID accéléré). Disjoncteurs et sectionneurs DC : Chaque string de panneaux doit être protégée par un disjoncteur sectionneur DC situé entre les panneaux et l'onduleur. Ce dispositif remplit deux fonctions : il protège contre les surintensités (court-circuit d'une string, défaut d'isolation) en déclenchant automatiquement, et il permet d'isoler manuellement une string pour la maintenance ou le dépannage sans arrêter l'ensemble de l'installation. Les disjoncteurs DC sont spécifiques car ils doivent couper un courant continu sans aide du passage par zéro (contrairement au AC). Ils possèdent des chambres de coupure magnétiques et des contacts spéciaux pour éteindre l'arc électrique DC. Parafoudres et DPS : Le Dispositif de Protection contre les Surtensions (DPS) ou parafoudre est obligatoire en tête de l'installation photovoltaïque, côté DC et côté AC. Il protège l'installation contre les surtensions transitoires provoquées par la foudre (directe ou indirecte) ou par les manœuvres sur le réseau électrique. Un DPS contient des varistances (composants dont la résistance chute brutalement quand la tension dépasse un seuil) qui dérivent le courant de surtension vers la terre. Après chaque déclenchement, les varistances sont dégradées et le DPS doit être remplacé ou réarmé (selon le type). Un indicateur visuel (fenêtre verte/rouge) permet de vérifier l'état du DPS. Compteur et monitoring : Le compteur électrique de l'installation doit être capable de mesurer séparément l'énergie importée du réseau et l'énergie exportée vers le réseau. En France, le compteur Linky est reconfiguré par Enedis lors du raccordement pour devenir bidirectionnel. Il communique par CPL (Courants Porteurs en Ligne) avec le concentrateur de données d'Enedis, permettant la télé-relève et le suivi de la consommation/production en temps réel via l'application Enedis ou celle du fournisseur d'énergie. L'onduleur dispose également d'un système de monitoring interne qui mesure la production de chaque string (tension, courant, puissance), la tension et la fréquence du réseau, et les éventuels défauts (isolation, arc, surchauffe). Ces données sont transmises via WiFi, Ethernet, ou CPL vers un portail web ou une application mobile. Les fabricants proposent des services de monitoring gratuits (SMA Sunny Portal, Fronius Solar.web, SolarEdge Monitoring, Huawei FusionSolar) ou payants pour les fonctionnalités avancées (rapports détaillés, alertes par SMS, benchmarking).

Câble photovoltaïque double isolation — résistant aux UV et à la chaleur

Boîtier de jonction au dos d'un panneau solaire avec bypass diodes

Disjoncteur sectionneur DC spécifique pour installations photovoltaïques

Dispositif de Protection contre les Surtensions (DPS) pour installation PV

⚠️ Erreurs fréquentes d'installation à éviter

• Câbles non-photovoltaïques : utiliser des câbles standard RV-K expose à un risque d'incendie en 3-5 ans (dégradation UV)
• Connecteurs MC4 de marques différentes : les connecteurs ne sont pas tous compatibles, un mauvais contact crée un arc électrique
• Section de câble insuffisante : pertes > 2% qui réduisent la production et chauffent les câbles
• Absence de DPS : un orage peut détruire l'onduleur et les panneaux en quelques microsecondes
• Terre insuffisante : résistance > 10 Ω réduit l'efficacité des protections différentielles
• Ventilation insuffisante : panneaux trop proches du toit → surchauffe → perte de rendement de 10-15%

Module 17 : Les défis du réseau électrique et le solaire

⚡

Module 22 : Solaire et réseau électrique

Intégration, stabilité, et solutions de flexibilité

▼

L'intégration massive du photovoltaïque dans les réseaux électriques pose des défis techniques que les opérateurs de réseau doivent gérer. Contrairement aux centrales thermiques ou nucléaires qui produisent de l'électricité de manière continue et programmable, le solaire est intermittent et non programmable. Sa production dépend de l'ensoleillement, qui varie selon les saisons, l'heure du jour, et la météo instantanée. Cette intermittence crée des défis pour la stabilité du réseau électrique. Le défi de l'intermittence : Le réseau électrique doit maintenir en permanence un équilibre parfait entre la production et la consommation. La fréquence du réseau (50 Hz en Europe) est l'indicateur de cet équilibre : si la production excède la consommation, la fréquence augmente ; si la consommation excède la production, la fréquence diminue. Une variation de plus de ±0,5 Hz peut déclencher des délestages (coupures programmées) ou même un blackout (panne généralisée). Les centrales traditionnelles (nucléaire, charbon, gaz, hydroélectricité) peuvent moduler leur production sur demande (sauf le nucléaire qui est plus rigide). Le solaire, lui, produit quand le soleil brille — point. En été, en plein midi, une région très ensoleillée avec beaucoup de solaire peut produire plus d'électricité qu'elle n'en consomme. Cet excédent doit être soit stocké, soit exporté vers d'autres régions, soit — en dernier recours — déversé (c'est-à-dire que les centrales solaires sont déconnectées ou que les producteurs sont payés pour ne pas produire). En Allemagne, lors des pics de production solaire estivale, le prix de l'électricité sur le marché spot peut devenir négatif : les producteurs paient pour injecter leur électricité sur le réseau car il n'y a pas assez de demande. Solutions techniques : Plusieurs solutions techniques sont déployées ou en développement pour intégrer le solaire de manière stable : le stockage (batteries, pompage-turbinage, hydrogène) qui absorbe l'excédent de production et le restitue quand le soleil ne brille pas, la flexibilité de la demande (smart grids, effacement de consommation) qui décale les usages énergivores vers les heures de production solaire, l'interconnexion des réseaux (lignes à haute tension entre pays et régions) qui permet d'exporter l'excédent vers des zones qui en ont besoin, la prévision météorologique (satellites, modèles numériques) qui permet aux opérateurs d'anticiper les variations de production et d'ajuster les autres centrales en conséquence, et la gestion active des onduleurs (grid-supporting inverters) qui permettent aux onduleurs de participer à la régulation de la fréquence et de la tension du réseau. Grid-supporting inverters : Les onduleurs modernes peuvent faire bien plus que simplement injecter de l'électricité sur le réseau. Ils peuvent participer activement à la stabilité du réseau grâce à des fonctions avancées : la régulation de fréquence (l'onduleur réduit la production si la fréquence du réseau augmente, ou l'augmente si elle diminue), la régulation de tension (l'onduleur ajuste le facteur de puissance pour soutenir la tension locale), le ride-through de tension (l'onduleur reste connecté pendant des creux de tension pour aider le réseau à se rétablir), et le rampage de puissance (l'onduleur limite la vitesse de variation de sa puissance pour éviter les à-coups sur le réseau). Ces fonctions sont progressivement imposées par les régulateurs dans les pays à fort taux de pénétration solaire (Allemagne, Australie, Californie, etc.). L'avenir : les réseaux intelligents (Smart Grids) : Un Smart Grid est un réseau électrique qui utilise les technologies de l'information et de la communication (TIC) pour collecter des données en temps réel sur la production, la consommation, et l'état du réseau, et pour prendre des décisions automatisées pour optimiser l'équilibre offre-demande. Dans un Smart Grid, les panneaux solaires, les batteries, les véhicules électriques, les thermostats intelligents, et les appareils électroménagers communiquent entre eux et avec le gestionnaire de réseau pour maximiser l'utilisation des énergies renouvelables et minimiser les coûts.

Architecture d'un Smart Grid — production, stockage, consommation, et communication

Flexibilité du réseau électrique — production, stockage, et demande réactive

Intégration du solaire dans un réseau électrique existant

Batteries de stockage au niveau du réseau pour lisser la production solaire

📊 Le solaire dans le monde — chiffres clés 2024

• Capacité installée mondiale : ~1 500 GWc (fin 2023), +350 GWc ajoutés en 2023
• Pays leader : Chine (550+ GWc), USA (140+ GWc), Japon (80+ GWc), Allemagne (70+ GWc), Inde (60+ GWc)
• Part dans la production mondiale : ~5,5% de l'électricité mondiale
• Coût le plus bas : 0,013 $/kWh (Arabie Saoudite, 2023) — record mondial
• Emplois : ~4,3 millions d'emplois directs dans le solaire photovoltaïque mondial
• Investissement annuel : ~300-400 milliards $/an dans le solaire

Module 18 : Le solaire dans les pays en développement

🌍

Module 23 : Solaire et développement

Accès à l'électricité, mini-réseaux, et électrification rurale

▼

En 2024, environ 750 millions de personnes dans le monde n'ont toujours pas accès à l'électricité, principalement en Afrique subsaharienne et en Asie du Sud. L'extension des réseaux électriques nationaux vers ces zones rurales isolées est souvent économiquement irréalisable : les distances sont grandes, la densité de population est faible, et les ressources financières des États sont limitées. Le photovoltaïque offre une solution radicalement différente : au lieu d'attendre des années ou des décennies pour qu'une ligne électrique arrive, les communautés peuvent produire leur propre électricité localement, dès maintenant, avec des coûts décroissants. Les kits solaires domestiques (SHS — Solar Home Systems) : Un kit solaire domestique est un petit système photovoltaïque autonome (off-grid) qui alimente quelques ampoules LED, charge des téléphones mobiles, et parfois fait fonctionner une petite radio ou un ventilateur. Il se compose généralement d'un panneau de 10-100 Wc, d'une batterie au plomb ou lithium de 10-100 Wh, d'un régulateur de charge, et de quelques lampes LED. Le coût est de 50 à 500 $ selon la puissance, rendu abordable par les modèles de pay-as-you-go (paiement à l'usage) où le client paie en micro-paiements journaliers ou hebdomadaires via mobile money (M-Pesa, Orange Money, etc.). Depuis 2010, plus de 100 millions de kits solaires ont été vendus en Afrique et en Asie du Sud, électrifiant plus de 400 millions de personnes. Des entreprises comme M-KOPA (Kenya), d.light (Inde), et Bboxx (RDC) ont développé des modèles économiques innovants qui combinent le matériel solaire, le financement par micro-crédit, et la maintenance à distance via IoT (Internet des Objets). Les kits sont équipés de cartes SIM et communiquent leur état à l'entreprise, qui peut bloquer le système à distance si les paiements cessent, et débloquer quand le paiement est effectué. Les mini-réseaux solaires (Mini-Grids) : Un mini-réseau est un petit réseau électrique local qui alimente un village ou un quartier, généralement avec une centrale solaire de 10 kWc à 1 MWc, des batteries de stockage, et une distribution locale (poteaux, câbles, compteurs). Les mini-réseaux sont intermédiaires entre les kits individuels (très petits, pour une famille) et le raccordement au réseau national (très coûteux, pour des zones densément peuplées). Ils permettent d'alimenter des usages plus énergivores : pompes à eau, moulins, ateliers de couture, dispensaires avec réfrigérateurs à médicaments, écoles avec ordinateurs, et petits commerces. Le coût d'un mini-réseau solaire est de 2 000 à 5 000 $/kWc installé (plus cher qu'une centrale au sol car il faut ajouter les batteries, la distribution, et les compteurs). Le tarif de l'électricité vendue aux habitants est de 0,20 à 0,50 $/kWh, plus cher que le réseau national mais compétitif avec les générateurs diesel (0,30-0,80 $/kWh selon le prix du carburant local). Les mini-réseaux sont souvent gérés par des entrepreneurs locaux ou des coopératives communautaires, avec le soutien d'ONG, de banques de développement, ou de fonds d'impact. L'impact du solaire sur le développement : L'accès à l'électricité solaire transforme la vie des communautés rurales de manière profonde : les enfants peuvent étudier le soir grâce à l'éclairage LED (au lieu de lampes à kérosène qui polluent l'air intérieur et nuisent à la santé), les téléphones mobiles peuvent être rechargés (connectivité, accès à l'information, mobile banking), les dispensaires peuvent conserver les vaccins et les médicaments dans des réfrigérateurs solaires, les pompes à eau solaires remplacent les pompes manuelles épuisantes ou les pompes diesel coûteuses, les femmes gagnent du temps (pas besoin de marcher des kilomètres pour chercher du bois de chauffe ou de l'eau), et de nouvelles activités économiques émergent (ateliers électriques, salons de coiffure, cybercafés).

Kit solaire domestique (SHS) installé dans une maison rurale en Afrique

Mini-réseau solaire alimentant un village avec panneaux, batteries, et distribution

École rurale équipée de panneaux solaires — éclairage et ordinateurs

Dispensaire avec réfrigérateur solaire pour la conservation des vaccins

🌟 Impact du solaire sur les Objectifs de Développement Durable (ODD)

• ODD 1 (Pas de pauvreté) : création d'emplois locaux, réduction des dépenses en énergie
• ODD 3 (Bonne santé) : remplacement des lampes à kérosène (pollution intérieure), réfrigération des médicaments
• ODD 4 (Éducation de qualité) : éclairage pour les études du soir, accès à internet et aux ressources numériques
• ODD 5 (Égalité des sexes) : réduction du temps de collecte d'eau et de bois de chauffe
• ODD 6 (Eau propre) : pompage solaire pour l'eau potable et l'irrigation
• ODD 7 (Énergie propre et abordable) : accès à l'électricité pour les populations non raccordées
• ODD 13 (Lutte contre le changement climatique) : remplacement des générateurs diesel par du solaire

Module 19 : Fabrication et chaîne d’approvisionnement du solaire

🏭

Module 24 : Fabrication et supply chain

De la silice à la cellule — la chaîne de valeur du photovoltaïque

▼

La fabrication d'un panneau solaire photovoltaïque est un processus industriel complexe qui s'étend sur plusieurs étapes, depuis l'extraction de la silice (sable de quartz) jusqu'à l'assemblage final du module. Comprendre cette chaîne de valeur permet de comprendre les enjeux géopolitiques, économiques, et environnementaux de l'industrie solaire mondiale. Étape 1 : De la silice au silicium métallurgique Le point de départ est le sable de quartz (SiO₂), abondant sur Terre. Dans un four électrique à arc, le quartz est réduit par du carbone (coke) à très haute température (2 000°C) pour produire du silicium métallurgique de pureté 98-99%. Cette étape est très énergivore : elle consomme 10-15 kWh/kg de silicium. Le silicium métallurgique est principalement utilisé pour l'industrie de l'aluminium et des alliages, mais une partie est raffinée pour le photovoltaïque. Étape 2 : Du silicium métallurgique au silicium de grade électronique (polysilicium) Le silicium métallurgique est purifié par le procédé Siemens ou le procédé de métallurgie. Le procédé Siemens (dominant pour le silicium de haute pureté) consiste à réduire le silicium en trichlorosilane (SiHCl₃), le purifier par distillation, puis le déposer sous forme de barres de silicium polycristallin de pureté 99,9999% (6N) ou 99,9999999% (9N) dans des réacteurs chimiques. Ce procédé est extrêmement énergivore : 50-100 kWh/kg de polysilicium. Une usine de polysilicium consomme autant d'électricité qu'une petite ville. La Chine produit aujourd'hui plus de 85% du polysilicium mondial, avec des usines gigantesques dans les provinces du Xinjiang (électricité bon marché au charbon), du Sichuan (électricité hydroélectrique), et du Yunnan (hydroélectricité). Cette concentration géographique pose des risques d'approvisionnement (pénuries, embargos, conflits) et des questions environnementales (empreinte carbone du polysilicium chinois est 2-3× plus élevée que celui produit en Europe avec de l'électricité décarbonée). Étape 3 : Du polysilicium au lingot et au wafer Le polysilicium est fondu dans un creuset de quartz et tiré pour former un lingot monocristallin (méthode de Czochralski) ou coulé pour former un lingot polycristallin (méthode de Bridgman). Le lingot est ensuite scié en fines tranches appelées wafers (0,15-0,20 mm d'épaisseur) avec des scies à fil diamanté. Les wafers sont polis, nettoyés, et préparés pour la fabrication des cellules. Le sciage est un processus gourmand en matériau : environ 50% du silicium est perdu en poussière de sciage (kerf loss). Des technologies de découpage sans perte (diamond wire sawing amélioré) réduisent cette perte à 30-35%. Étape 4 : Fabrication de la cellule Le wafer de silicium subit une série de traitements pour devenir une cellule photovoltaïque : le texturing (gravure chimique de la surface pour créer des pyramides microscopiques qui réduisent la réflexion de la lumière), le dopage (diffusion de phosphore à haute température pour créer la jonction P-N), le déposition de couches anti-reflet (silicium nitride SiNₓ par PECVD), la métallisation (sérigraphie de pâte d'argent pour les contacts sur la face avant et l'aluminium sur la face arrière), et le frittage (cuisson rapide à haute température pour faire fondre l'argent et créer un bon contact ohmique avec le silicium). Le rendement de la cellule est mesuré en conditions STC et les cellules sont triées par classe de rendement. Étape 5 : Assemblage du module Les cellules sont reliées en série par des rubans de cuivre étamés (tabbing), puis encapsulées entre un verre trempé (3-4 mm, face avant), un film d'EVA (éthylène-acétate de vinyle, encapsulant), les cellules, un autre film d'EVA, et un backsheet (film protecteur arrière, généralement en PET ou en verre pour les bifaciaux). L'ensemble est laminé sous vide et à chaud (150°C, 15-20 minutes) pour faire fondre l'EVA et créer un bloc monolithique étanche. Un cadre en aluminium est fixé autour pour la rigidité mécanique, et un boîtier de jonction avec des bypass diodes est fixé au dos. Le module est testé en conditions STC (flash test) et classé selon sa puissance réelle. Étape 6 : Test, certification, et expédition Les modules sont testés selon les normes IEC 61215 (modules cristallins) ou IEC 61646 (modules couches minces) pour vérifier leur résistance aux conditions climatiques extrêmes : cycles thermiques (-40°C à +85°C), humidité chaude (85°C, 85% d'humidité pendant 1 000 heures), choc thermique, test de charge mécanique (neige, vent), et test de torsion. Les modules certifiés sont emballés en palettes et expédiés par conteneur maritime depuis les usines chinoises vers les marchés mondiaux. Le transport maritime d'un conteneur de Shanghai à Rotterdam émet environ 1,5-2 tonnes de CO₂.

Réacteurs de production de polysilicium de haute pureté

Croissance d'un lingot de silicium monocristallin par la méthode de Czochralski

Ligne de production automatisée de cellules solaires

Machine de laminage des modules solaires — encapsulation sous vide et chaleur

⚠️ Enjeux géopolitiques de la chaîne d'approvisionnement

• Concentration chinoise : la Chine produit 85% du polysilicium, 95% des wafers, 85% des cellules, et 80% des modules mondiaux
• Dépendance critique : les USA et l'Europe dépendent massivement des importations chinoises pour leurs installations solaires
• Tarifs douaniers : les USA ont imposé des droits de douane de 30-250% sur les panneaux chinois ; l'UE a un mécanisme de prix minimum (MIP)
• Résilience : la pandémie COVID-19 et les tensions géopolitiques ont accéléré les projets de relocalisation (USA, Europe, Inde)
• Empreinte carbone : le polysilicium chinois (produit avec du charbon) a une empreinte 2-3× plus élevée que le polysilicium européen

Module 20: Photovoltaïque et autoconsommation collective

🏘️

Module 25 : Autoconsommation collective

Partage de l'énergie solaire entre voisins et copropriétaires

▼

L'autoconsommation collective est un modèle économique et juridique qui permet à plusieurs consommateurs (voisins, copropriétaires, membres d'une association, agriculteurs d'une zone) de partager l'électricité produite par une installation photovoltaïque commune. Au lieu que chaque foyer installe ses propres panneaux sur son propre toit (ce qui est impossible pour les locataires, les copropriétaires en immeuble, ou les personnes ayant un toit inadapté), l'autoconsommation collective permet à un groupe de personnes de s'associer pour installer des panneaux sur un toit commun (immeuble, hangar agricole, bâtiment public) et de se partager l'électricité produite. Les modèles d'autoconsommation collective : En France, la loi relative à la transition énergétique pour la croissance verte (TECV) de 2015 a créé le cadre juridique pour l'autoconsommation collective. Plusieurs modèles existent : la Société Civile d'Autoconsommation (SCAC) où les participants créent une société civile qui détient l'installation et vend l'électricité aux membres, l'Association d'Autoconsommation Collective (AACC) où une association à but non lucratif gère l'installation pour ses membres, la copropriété où les panneaux sont installés sur les parties communes de l'immeuble et l'électricité est répartie entre les copropriétaires, et les communautés énergétiques locales (CEL) qui sont des entités plus larges pouvant inclure plusieurs sources d'énergie renouvelable et des services énergétiques. Fonctionnement technique : Techniquement, l'autoconsommation collective repose sur un compteur intelligent (Linky en France) qui mesure en temps réel la production de l'installation commune et la consommation de chaque participant. Un gestionnaire de répartition (souvent l'installateur ou une société spécialisée) calcule chaque mois quelle part de l'électricité produite a été consommée par chaque participant. La répartition peut être : proportionnelle (chaque participant reçoit un pourcentage fixe de la production selon sa part dans l'installation), ou dynamique (la répartition varie selon la consommation instantanée de chaque participant — celui qui consomme le plus à un moment donné reçoit plus de l'électricité produite à ce moment). L'électricité produite et consommée en autoconsommation collective est exemptée de certaines taxes (TICFE — Taxe Intérieure sur la Consommation Finale d'Électricité, et TCFE — Taxe sur la Consommation Finale d'Électricité) pour la part autoconsommée, ce qui améliore la rentabilité. Le surplus non consommé par les participants est injecté sur le réseau et revendu au tarif de rachat. Avantages et défis : L'autoconsommation collective présente de nombreux avantages : elle démocratise l'accès au solaire pour ceux qui ne peuvent pas installer de panneaux chez eux (locataires, copropriétaires, toits inadaptés), elle mutualise les coûts d'installation et de maintenance (économies d'échelle), elle renforce le lien social et la résilience locale (communauté énergétique), et elle optimise l'autoconsommation globale (les profils de consommation des participants se complètent — un retraité consomme le midi, une famille active le soir). Les défis incluent : la complexité juridique et administrative (création d'une société ou association, rédaction de statuts, gestion des entrées et sorties de membres), la complexité technique (comptage individualisé, répartition dynamique, gestion des délestages), les conflits potentiels entre participants (désaccords sur la répartition, sur les investissements de maintenance, sur les nouveaux membres), et la dépendance à un gestionnaire de répartition (coût du service, fiabilité, transparence).

Immeuble avec panneaux solaires en autoconsommation collective pour les copropriétaires

Communauté énergétique locale avec panneaux solaires partagés

✅ Conditions pour l'autoconsommation collective en France

• Les participants doivent être situés dans un rayon de 2 km autour de l'installation (élargi à 10 km pour les zones rurales)
• L'installation doit être raccordée au même poste de transformation HTA/BT que les participants
• La puissance de l'installation est limitée à 100 kWc (ou 500 kWc pour les CEL avec autorisation préfectorale)
• Le nombre de participants est limité à 20 (ou plus pour les CEL)
• Les participants doivent être des consommateurs finals (pas des producteurs-revendeurs)
• La part de chaque participant dans l'installation doit être proportionnelle à sa consommation (ou justifiée autrement)

Module 21 : Monitoring et analyse de données de production

📊

Module 26 : Monitoring et données

Suivi de production, analyse de performance, et détection d'anomalies

▼

Le monitoring d'une installation photovoltaïque est l'ensemble des outils et méthodes qui permettent de suivre la production d'électricité en temps réel, d'analyser les performances sur le long terme, et de détecter rapidement les anomalies ou les défaillances. Un bon système de monitoring est essentiel pour maximiser le rendement économique de l'installation, pour planifier la maintenance, et pour justifier les garanties en cas de défaillance prématurée d'un composant. **Types de monitoring :** Le monitoring peut être classé en plusieurs niveaux selon la granularité des données collectées. Le monitoring de niveau 1 (monitoring de l'onduleur) est le plus courant. L'onduleur mesure la puissance totale de l'installation, la tension et le courant du réseau, et éventuellement les données météorologiques (température ambiante, irradiation si un capteur est installé). Ces données sont transmises via WiFi, Ethernet, ou CPL vers un portail web ou une application mobile du fabricant. C'est le niveau minimum, offert gratuitement par la plupart des fabricants d'onduleurs. Le monitoring de niveau 2 ajoute la mesure au niveau de chaque string (chaîne de panneaux). Des capteurs de courant et de tension sont installés sur chaque string dans le tableau de répartition DC. Cela permet de détecter si une string entière est sous-performante (ombrage, connecteur défectueux, panneau dégradé). Ce niveau est recommandé pour les installations de plus de 30 kWc ou celles avec des risques d'ombrage. Le monitoring de niveau 3 (monitoring au niveau du panneau) est le plus granulaire. Chaque panneau (ou groupe de 2-4 panneaux) est équipé d'un capteur de courant et de tension. Cela permet d'identifier précisément quel panneau est défectueux, ombragé, ou sale. Ce niveau est proposé par les systèmes avec optimiseurs (SolarEdge) ou micro-onduleurs (Enphase), car l'électronique de monitoring est intégrée à l'optimiseur ou au micro-onduleur. C'est le niveau le plus efficace pour le dépannage mais aussi le plus coûteux. **Indicateurs de performance clés :** Le Performance Ratio (PR) est l'indicateur le plus utilisé pour évaluer la qualité globale d'une installation. Il compare l'énergie réellement produite à l'énergie théorique que l'installation devrait produire compte tenu de l'irradiation reçue. Un PR de 80% signifie que l'installation produit 80% de ce qu'elle devrait produire si elle était parfaite (sans pertes de câblage, sans ombrage, sans salissure, avec un onduleur à 100% de rendement). Le PR théorique d'une installation bien conçue est de 80-85%. Le Specific Yield (rendement spécifique) est l'énergie produite par kWc installé sur une période donnée (généralement un an). Il s'exprime en kWh/kWc/an. Cet indicateur permet de comparer des installations de puissances différentes situées dans des régions différentes. À Paris, le rendement spécifique est d'environ 1 000-1 100 kWh/kWc/an. À Marseille, il est de 1 200-1 400 kWh/kWc/an. Dans le Sahara, il peut atteindre 1 800-2 000 kWh/kWc/an. Le Capacity Utilization Factor (CUF) est le ratio entre l'énergie réellement produite et l'énergie maximale théorique si l'installation fonctionnait à pleine puissance 24h/24, 365j/an. Un CUF de 15% signifie que l'installation produit en moyenne 15% de sa puissance nominale sur l'année. Le CUF dépend fortement du climat : 10-12% en Europe du Nord, 15-18% en Europe du Sud, 20-25% dans les déserts. **Détection d'anomalies par intelligence artificielle :** Les systèmes de monitoring modernes intègrent de plus en plus des algorithmes d'intelligence artificielle et de machine learning pour détecter automatiquement les anomalies. Ces algorithmes analysent les données historiques de production de l'installation et apprennent le comportement "normal" de l'installation en fonction des conditions météorologiques (irradiation, température, vent). Quand la production dévie significativement du comportement attendu, l'algorithme génère une alerte. Les types d'anomalies détectables incluent : la baisse progressive (dégradation lente des panneaux, salissure cumulative, vieillissement de l'onduleur), la baisse soudaine (panneau cassé, connecteur déconnecté, onduleur en défaut), les patterns spécifiques (ombrage par un arbre qui pousse — baisse progressive le matin ou l'après-midi, salissure par fientes d'oiseaux — baisse localisée sur un panneau, PID — baisse uniforme sur toute l'installation), et les comparaisons inter-installations (benchmarking — l'installation produit moins que des installations similaires dans la même région).

Tableau de bord de monitoring d'une installation photovoltaïque

Graphique de production journalière avec détection d'anomalie

📊 Indicateurs clés de monitoring

Indicateur	Définition	Valeur typique
Performance Ratio (PR)	Énergie_réelle / Énergie_théorique	80-85%
Specific Yield	kWh/kWc/an	900-2 000 selon région
Capacity Utilization Factor	Énergie_réelle / (P_nominale × 8 760 h)	10-25% selon région
Availability	Temps de fonctionnement / Temps total	> 99%
DC/AC ratio	Puissance DC / Puissance AC onduleur	1,0-1,3

Module 22 : Les normes et certifications internationales

📜

Module 27 : Normes et certifications

Qualification des modules, des onduleurs, et des installations

▼

Les normes et certifications sont essentielles dans l'industrie photovoltaïque pour garantir la sécurité, la fiabilité, et la performance des produits et des installations. Elles sont développées par des organismes internationaux (IEC — International Electrotechnical Commission), régionaux (CENELEC — Comité Européen de Normalisation Électrotechnique), et nationaux (AFNOR en France, DKE en Allemagne, UL aux USA). La conformité à ces normes est souvent obligatoire pour l'accès au marché et pour l'obtention des aides publiques. **Normes pour les modules photovoltaïques :** La norme IEC 61215 est la référence mondiale pour la qualification des modules photovoltaïques au silicium cristallin (monocristallin et polycristallin). Elle définit une série de tests que le module doit passer pour être certifié : le test de vieillissement thermique (200 cycles de chauffage-refroidissement entre -40°C et +85°C), le test d'humidité-chaleur (1 000 heures à 85°C et 85% d'humidité relative), le test de gel-dégel (10 cycles de gel à -40°C puis dégel à +85°C), le test de charge mécanique (2 400 Pa de pression uniforme sur la face avant, simulant la neige, et 5 400 Pa sur la face arrière, simulant le vent), le test de choc de grêle (impacts de billes de glace de 25 mm de diamètre à 23 m/s), le test d'isolation (5 000 V DC appliqués entre les circuits actifs et le cadre métallique), et le test de performance électrique (mesure des caractéristiques I-V avant et après les tests de vieillissement pour vérifier que la dégradation est < 5%). La norme IEC 61646 est l'équivalent pour les modules à couches minces (silicium amorphe, CdTe, CIGS). Les tests sont similaires mais adaptés aux spécificités des technologies en couches minces (sensibilité accrue à l'humidité, dégradation par effet Staebler-Wronski pour le silicium amorphe). La norme IEC 61730 complète ces deux normes en ajoutant des exigences de sécurité : tests d'inflammabilité, tests de charge de point chaud (hot spot), tests de résistance au courant de court-circuit, et tests de résistance mécanique des cadres et des structures de fixation. **Normes pour les onduleurs :** Les onduleurs sont certifiés selon plusieurs normes selon leur type et leur marché cible. La norme IEC 62109 définit les exigences de sécurité pour les onduleurs photovoltaïques (protection contre les chocs électriques, protection contre les surchauffes, résistance mécanique). La norme IEC 62116 spécifie les procédures de test pour l'anti-îlotage (vérification que l'onduleur se déconnecte en moins de 2 secondes en cas de disparition du réseau). La norme EN 50549 (Europe) définit les exigences pour le raccordement des générateurs distribués (y compris les onduleurs PV) au réseau de distribution basse tension : plages de tension et de fréquence admissibles, régulation de la tension réactive, et ride-through de tension (capacité à rester connecté pendant des creux de tension pour soutenir le réseau). Aux États-Unis, les onduleurs doivent être certifiés UL 1741 (safety) et IEEE 1547 (interconnection). En Australie, la norme AS/NZS 4777 s'applique. Chaque pays ou région a ses propres exigences spécifiques, ce qui complique la commercialisation internationale des onduleurs. **Certifications de qualité des fabricants :** La classification Tier 1 (définie par l'agence de recherche BloombergNEF) est la plus connue dans l'industrie. Un fabricant de modules est classé Tier 1 s'il a fourni ses modules à des projets financés par des banques internationales (non-recourse project financing) sur les 24 derniers mois. Cette classification n'est pas une certification technique de qualité mais un indicateur de solidité financière et de fiabilité commerciale. Les banques internationales ne financent des projets solaires que si les modules proviennent de fabricants Tier 1, car cela garantit que le fabricant sera encore en activité dans 25 ans pour honorer les garanties. La certification ISO 9001 (système de management de la qualité) et ISO 14001 (système de management environnemental) sont des certifications de processus qui garantissent que le fabricant suit des procédures standardisées et contrôlées. La certification OHSAS 18001 / ISO 45001 concerne la santé et la sécurité au travail. Ces certifications sont souvent exigées par les grands acheteurs et les appels d'offres publics. **Certification des installateurs :** En France, la certification QualiPV (délivrée par des organismes certificateurs comme Bureau Veritas, AFNOR Certification, ou LCIE) atteste que l'installateur respecte les règles de l'art pour la conception, l'installation, et la documentation des installations photovoltaïques. La certification QualiPV est obligatoire pour que l'installation soit éligible aux aides publiques (Prime CEE, crédit d'impôt, etc.). Elle couvre : la formation du personnel (électriciens certifiés), les procédures de conception (dimensionnement, choix des composants, simulation de production), les procédures d'installation (conformité aux normes NF C15-100 et UTE C15-712), et les procédures de documentation (dossier de conformité, manuel d'utilisation, garanties).

Test de qualification d'un module solaire en chambre climatique

Laboratoire de test et certification d'onduleurs photovoltaïques

✅ Checklist des certifications à vérifier

• Modules : IEC 61215 (cristallin) ou IEC 61646 (couches minces) + IEC 61730 (sécurité)
• Onduleur : IEC 62109 (sécurité) + IEC 62116 (anti-îlotage) + EN 50549 (raccordement réseau)
• Fabricant de modules : Tier 1 (BloombergNEF) pour les projets financés
• Installateur : QualiPV (France) ou équivalent national
• Structure de support : ETA (European Technical Assessment) ou DIBt (Allemagne)
• Câbles : H1Z2Z2-K (Europe) ou UL 4703 (USA)
• Connecteurs : IP67 minimum, compatibles avec les câbles utilisés

Module 23 : Les métiers du photovoltaïque

👷

Module 28 : Métiers du photovoltaïque

Formations, carrières, et compétences du secteur

▼

Le secteur photovoltaïque est l'un des secteurs qui créent le plus d'emplois dans l'énergie renouvelable. En 2023, l'industrie photovoltaïque mondiale employait directement environ 4,3 millions de personnes, selon l'IRENA (International Renewable Energy Agency). Ces emplois se répartissent dans toute la chaîne de valeur : fabrication des composants, conception et ingénierie, installation et maintenance, recherche et développement, et services financiers et juridiques. **Métiers de la fabrication :** La fabrication des panneaux solaires emploie des opérateurs de production qui pilotent les machines de découpage de wafers, de diffusion, de déposition, de métallisation, et de laminage. Ces postes nécessitent une formation en électrotechnique, en mécanique, ou en chimie industrielle, selon le poste. Les techniciens de maintenance assurent la maintenance préventive et curative des équipements de production (fours de diffusion, machines PECVD, lamineuses, testeurs flash). Les ingénieurs de procédé optimisent les paramètres de fabrication pour améliorer le rendement, la qualité, et la productivité. Ils ont généralement un diplôme d'ingénieur en physique des matériaux, en électronique, ou en génie chimique. La fabrication des onduleurs emploie des ingénieurs en électronique de puissance qui conçoivent les circuits de conversion DC-AC, les algorithmes de MPPT, et les systèmes de protection. Les ingénieurs en logiciel embarqué développent les firmwares des onduleurs, les protocoles de communication (Modbus, SunSpec, etc.), et les interfaces utilisateur. Les techniciens de test valident les prototypes et les productions en série selon les normes IEC. **Métiers de la conception et de l'ingénierie :** Les ingénieurs d'études photovoltaïques (ou ingénieurs d'affaires) sont les architectes de l'installation. Ils analysent le site (toiture, terrain, orientation, ombrage), dimensionnent les composants (panneaux, onduleur, câblage, structure), simulent la production (PVSyst, PVGIS), rédigent les dossiers techniques pour les autorisations administratives et le raccordement, et établissent les devis et les business plans. Ils ont généralement un diplôme d'ingénieur en énergie, en génie électrique, ou en bâtiment, avec une spécialisation photovoltaïque. Les ingénieurs de conception électrique dessinent les schémas électriques unifilaires et de principe, dimensionnent les protections, les câbles, et les tableaux électriques, et assurent la conformité aux normes NF C15-100 et UTE C15-712. Les ingénieurs structure calculent les structures de support (résistance au vent, à la neige, et aux charges mécaniques) et les fondations. Les ingénieurs environnement réalisent les études d'impact pour les grandes centrales au sol (biodiversité, paysage, sols, eaux). **Métiers de l'installation :** Les électriciens photovoltaïques installent les panneaux, le câblage DC et AC, l'onduleur, les protections, et les tableaux électriques. Ils doivent être titulaires d'un diplôme d'électricien (CAP, BEP, BAC Pro Électrotechnique) et avoir une formation spécifique au photovoltaïque (sécurité DC, connecteurs MC4, normes PV). Les couvreurs-zingueurs installent les structures de fixation sur les toitures et assurent l'étanchéité. Les grutiers et monteurs interviennent sur les grandes centrales au sol pour l'installation des structures et des panneaux à l'aide de grues ou de machines spécialisées. **Métiers de la maintenance :** Les techniciens de maintenance effectuent les visites annuelles de contrôle (nettoyage, inspection visuelle, vérification électrique, analyse des données de monitoring), le dépannage en cas de panne (diagnostic, remplacement de composants, mise en conformité), et la mise à jour des firmwares et des logiciels. Les opérateurs de monitoring surveillent à distance les installations via les portails web, détectent les anomalies, et coordonnent les interventions de dépannage. Les ingénieurs de performance analysent les données de production sur le long terme, identifient les causes de sous-performance, et proposent des solutions d'optimisation (nettoyage, remplacement de modules dégradés, reconfiguration des strings, ajout d'optimiseurs). **Formations et certifications :** En France, plusieurs formations existent pour entrer dans le secteur photovoltaïque. Le BAC Pro Électrotechnique Énergie Équipements Communicants (EEEC) forme des électriciens capables d'installer des systèmes photovoltaïques. Le BTS Électrotechnique approfondit les connaissances en électricité, électronique de puissance, et automatismes. Les BUT Génie Électrique et Informatique Industrielle (GEII) et BUT Mesures Physiques forment des techniciens supérieurs. Les écoles d'ingénieurs (spécialités énergie, génie électrique, physique des matériaux) forment les ingénieurs d'études, de conception, et de R&D. Les certifications professionnelles incluent : QualiPV (installateur certifié), QualiPV EnR (spécialiste des énergies renouvelables), Certificat de Compétence Photovoltaïque (délivré par des organismes de formation professionnelle), et Certifications constructeurs (SMA Sunny Boy Partner, Fronius Service Partner, SolarEdge Certified Installer, etc.).

Formation pratique d'installateurs photovoltaïques — montage de panneaux

Ingénieur d'études concevant une installation photovoltaïque avec un logiciel de CAO

📊 Emplois dans le photovoltaïque mondial (2023)

Segment	Emplois directs	Tendance
Fabrication de modules	~1,8 million	Concentré en Chine, Inde, Vietnam
Installation et maintenance	~1,5 million	Croissance rapide dans tous les pays
Conception et ingénierie	~300 000	Stabilisation, automatisation croissante
Recherche et développement	~150 000	Croissance dans les technologies avancées
Services (finances, juridique, marketing)	~550 000	Croissance avec le marché
Total	~4,3 millions	+8% par an en moyenne

Module 24 : Le photovoltaïque dans le monde — panorama géographique

🌐

Module 29 : Panorama mondial

Marchés, politiques, et leaders mondiaux du solaire

▼

Le photovoltaïque est devenu un marché mondial massif et en croissance rapide. En 2023, plus de 350 GWc de nouvelles capacités ont été installées dans le monde, portant la capacité totale installée à plus de 1 500 GWc. Cette croissance est soutenue par la baisse continue des coûts, les politiques de soutien des gouvernements, et la prise de conscience de l'urgence climatique. Cependant, la répartition géographique de cette croissance est très inégale, avec une concentration massive en Chine et une croissance rapide en Inde, aux États-Unis, et en Europe. **La Chine : le géant du solaire mondial :** La Chine domine absolument l'industrie photovoltaïque mondiale, de la fabrication à l'installation. En 2023, la Chine a produit plus de 80% des modules, 85% des cellules, 95% des wafers, et 85% du polysilicium mondiaux. Elle a également installé environ 260 GWc de nouvelles capacités en 2023, soit près de 75% des installations mondiales. Cette domination est le résultat d'une politique industrielle délibérée menée depuis 2005 : subventions massives aux fabricants, investissements publics dans la R&D, politiques de marché intérieur agressives (tarifs de rachat, quotas d'installation), et économies d'échelle colossales. Les principales provinces de production sont le Jiangsu (cellules et modules), le Xinjiang (polysilicium — électricité bon marché au charbon), le Sichuan et le Yunnan (polysilicium — électricité hydroélectrique bon marché), et l'Anhui (modules). Les principaux fabricants chinois sont LONGi Solar, JinkoSolar, Trina Solar, JA Solar, Canadian Solar (siège au Canada mais production majoritairement en Chine), et Risen Energy. Ces entreprises produisent des modules de haute qualité, certifiés IEC, et sont classées Tier 1 par BloombergNEF. **Les États-Unis : un marché en recomposition :** Les États-Unis sont le deuxième marché mondial avec environ 35 GWc installés en 2023. Le marché américain est structuré par des politiques fédérales et étatiques : le Investment Tax Credit (ITC) qui offre un crédit d'impôt de 30% sur l'investissement solaire, les Renewable Portfolio Standards (RPS) qui imposent aux États un quota d'électricité renouvelable, et les tarifs douaniers sur les modules chinois (Section 201, AD/CVD) qui visent à protéger la production domestique. L'administration Biden a adopté la loi Inflation Reduction Act (IRA) en 2022, qui offre des subventions massives pour la production domestique de panneaux solaires, de cellules, de wafers, et de polysilicium. L'objectif est de réduire la dépendance à la Chine et de créer des emplois industriels aux États-Unis. Des usines de modules et de cellules sont en construction en Arizona, en Ohio, et au Texas. Le marché américain est également marqué par une forte croissance du solaire résidentiel (rooftop) et du solaire utilitaire (utility-scale), ainsi que par l'émergence de l'agrivoltaïsme et du PV flottant. **L'Europe : la transition énergétique en accélération :** L'Europe a installé environ 55 GWc en 2023, portant le parc total à plus de 260 GWc. L'Allemagne reste le leader européen avec plus de 80 GWc installés, suivie par l'Italie (30+ GWc), l'Espagne (25+ GWc), la France (20+ GWc), et les Pays-Bas (20+ GWc). La guerre en Ukraine et la crise énergétique de 2022 ont accéléré la prise de conscience de la nécessité d'indépendance énergétique, et le solaire est considéré comme un pilier de cette indépendance. Le European Solar Rooftop Initiative vise à installer des panneaux solaires sur tous les bâtiments publics et commerciaux d'ici 2025, et sur tous les bâtiments résidentiels nouveaux d'ici 2029. Le REPowerEU plan vise à tripler la capacité solaire européenne d'ici 2030 (atteindre 600 GWc). L'Europe cherche également à relocaliser une partie de la production de modules et de cellules pour réduire sa dépendance à la Chine, avec des projets d'usines en Allemagne (Meyer Burger, Solarwatt), en France (Voltalia, Photowatt), en Norvège (Norwegian Crystals pour le polysilicium), et en Serbie. **L'Inde : un marché en pleine expansion :** L'Inde a installé environ 12 GWc en 2023, portant le parc total à plus de 70 GWc. L'objectif du gouvernement indien est d'atteindre 280 GWc d'ici 2030, ce qui nécessiterait une installation annuelle de 30-35 GWc. L'Inde dispose d'un avantage majeur : un ensoleillement exceptionnel (1 500-2 000 kWh/kWc/an) et de vastes terrains disponibles (déserts du Rajasthan, zones rurales). Le programme National Solar Mission offre des subventions, des tarifs de rachat garantis, et des allégements fiscaux pour les projets solaires. L'Inde a également mis en place des tarifs douaniers sur les modules et les cellules chinois pour protéger sa production domestique. Des usines de modules et de cellules se développent rapidement (Adani Solar, Waaree Energies, Tata Power Solar). Cependant, l'Inde dépend encore fortement des importations chinoises pour le polysilicium et les wafers. **L'Afrique : le continent du solaire :** L'Afrique dispose du potentiel solaire le plus élevé au monde, avec un ensoleillement moyen de 1 800-2 500 kWh/kWc/an. Pourtant, le continent n'a installé que quelques GWc de capacité solaire, et 600 millions d'Africains n'ont toujours pas accès à l'électricité. Les obstacles sont multiples : le manque de financements (les projets solaires nécessitent des investissements initiaux élevés), l'instabilité politique et la corruption dans certains pays, le manque d'infrastructures de réseau (transport et distribution), et la faiblesse des cadres réglementaires et des mécanismes de tarification. Cependant, des projets significatifs émergent : la centrale de Noor Ouarzazate au Maroc (580 MW de CSP et PV), le projet Benban en Égypte (1,8 GWc), les mini-réseaux solaires dans des centaines de villages en Afrique de l'Est et de l'Ouest, et les projets de pompage solaire pour l'irrigation et l'eau potable. Des initiatives internationales comme Solar Powering Impact et Desert to Power (Banque Africaine de Développement) visent à mobiliser des financements pour le solaire africain.

Centrale solaire à grande échelle en Chine — le plus grand marché mondial

Centrale solaire aux États-Unis — croissance rapide du marché utility-scale

Installation résidentielle en Europe — politique de toits solaires

Mini-réseau solaire en Afrique — électrification rurale

📊 Capacités solaires installées par pays (fin 2023, GWc)

Pays / Région	Capacité totale	Ajout 2023	Objectif 2030
Chine	~610	~260	1 200+
États-Unis	~180	~35	~400
Allemagne	~82	~14	~215
Inde	~70	~12	~280
Japon	~87	~5	~120
Italie	~30	~5	~50
Espagne	~25	~4	~50
France	~20	~4	~45
Pays-Bas	~22	~4	~35
Australie	~35	~5	~50
Monde	~1 500	~350	~5 000+

Module 25 : Synthèse et conclusion

🎓

Module 30 : Synthèse et conclusion

Ce qu'il faut retenir — les points essentiels du cours

▼

Ce cours interactif de 30 modules a couvert l'ensemble des aspects fondamentaux du photovoltaïque et du pompage solaire, des sciences de base à l'économie, en passant par la technologie, la réglementation, et les perspectives mondiales. Voici une synthèse des points essentiels à retenir. **La science de base :** Le photovoltaïque repose sur l'effet photovoltaïque découvert en 1839 par Edmond Becquerel. Les photons de lumière frappent un semi-conducteur (principalement le silicium) et libèrent des électrons, créant un courant électrique continu. La puissance électrique produite est P = V × I. Les conditions standard de test (STC) sont : 1 000 W/m², 25°C, AM 1,5. En réalité, les cellules chauffent et perdent du rendement (~0,4%/°C au-dessus de 25°C). **Les technologies :** Le silicium monocristallin domine le marché (95% des nouvelles installations) avec un rendement de 20-22% en commercial. Les technologies émergentes (perovskite, tandem, bifacial) promettent de dépasser 30% de rendement à l'horizon 2030. Le silicium polycristallin (15-18%) est en déclin. Les couches minces (CdTe, CIGS, a-Si) restent des niches spécifiques. **Les systèmes :** Les trois architectures principales sont : grid-tie (raccordé au réseau, le plus répandu et le moins cher), off-grid (hors réseau avec batteries, pour les sites isolés), et hybride (PV + batteries + réseau, pour l'autoconsommation maximale et le secours). Les onduleurs convertissent le DC en AC avec un rendement de 97-98,5%. Le MPPT optimise la puissance extraite des panneaux en temps réel. **Le pompage solaire :** Le pompage solaire photovoltaïque utilise l'énergie du soleil pour actionner des pompes à eau. L'architecture typique comprend : générateur PV, variateur de fréquence (VFD), pompe (centrifuge, volumétrique, ou hélice), et réservoir de stockage gravitaire. La puissance hydraulique est P_h = ρ × g × Q × H. Le stockage d'eau en hauteur remplace avantageusement les batteries électriques. C'est une solution vitale pour l'irrigation, l'eau potable, et l'abreuvement animal dans les zones rurales sans électricité. **La sécurité :** Le courant continu à haute tension est plus dangereux que le courant alternatif car l'arc électrique ne passe pas par zéro et se maintient facilement. Les connecteurs MC4 sont le standard mondial (IP67, verrouillés). Les protections obligatoires incluent : DPS (surtensions), disjoncteur différentiel type A (côté AC), et anti-îlotage (déconnexion en < 2s si le réseau tombe). Le châssis des panneaux doit être mis à la terre. **L'économie :** Le coût du solaire a chuté de 85% depuis 2010. En 2024, le solaire est la source d'énergie la moins chère dans la plupart des régions du monde. Le payback simple d'une installation résidentielle en France est de 8-12 ans. La durée de vie des panneaux est de 25-30 ans avec garanties. Les aides en France incluent : Prime CEE (autoconsommation), TVA réduite à 10%, Éco-PTZ, et MaPrimeRénov'. **L'avenir :** Le solaire pourrait représenter 30-40% de la production mondiale d'électricité d'ici 2030. Les technologies clés de demain sont : les panneaux bifaciaux (gain 5-30% selon l'albedo), l'agrivoltaïsme (cohabitation agriculture-PV), le PV flottant (sur l'eau), les cellules tandem perovskite/silicium (rendement > 33% en laboratoire), et les réseaux intelligents (Smart Grids) qui intègrent production, stockage, et consommation. **Le pompage solaire :** Le pompage solaire est une application directe et vitale du photovoltaïque pour les zones rurales. Avec un dimensionnement correct (P_PV = P_h / (η_pompe × η_moteur) × marge), une installation de quelques centaines de watts peut fournir de l'eau potable ou d'irrigation à des communautés entières. Le stockage gravitaire (réservoir surélevé) est la solution la plus simple et la plus économique. Sans batteries, sans carburant, sans maintenance complexe, le pompage solaire transforme la vie de millions de personnes.

🌟 Les 10 points clés à retenir absolument

1. Le photovoltaïque convertit la lumière du soleil en électricité grâce à l'effet photovoltaïque dans un semi-conducteur (silicium).
2. Le silicium monocristallin domine avec 20-22% de rendement commercial et une durée de vie de 25-30 ans.
3. L'onduleur convertit le DC en AC (rendement 97-98,5%) et le MPPT optimise la puissance extraite.
4. Les trois architectures sont : grid-tie (raccordé réseau), off-grid (batteries, sites isolés), et hybride (PV + batteries + réseau).
5. Le pompage solaire utilise l'énergie PV pour pomper de l'eau — idéal pour l'irrigation et l'eau potable en zones rurales.
6. La sécurité DC est critique : arc électrique difficile à éteindre, connecteurs MC4 obligatoires, mise à terre indispensable.
7. Le coût du solaire a chuté de 85% depuis 2010 — c'est aujourd'hui la source d'énergie la moins chère au monde.
8. Le payback d'une installation résidentielle en France est de 8-12 ans avec aides, pour 25-30 ans de production.
9. Les technologies de demain : bifacial, agrivoltaïsme, PV flottant, perovskite, et Smart Grids.
10. Le solaire emploie 4,3 millions de personnes dans le monde et pourrait représenter 30-40% de l'électricité d'ici 2030.

🌟 Félicitations !

Vous avez exploré les 30 modules de ce cours interactif complet sur le photovoltaïque et le pompage solaire.

Niveau : Généralités complètes — De la physique du semi-conducteur à l'économie mondiale.

Pour approfondir, consultez les simulateurs PVGIS et PVWatts, et la documentation des normes IEC.
